Sekrup Flensa 12 Titik

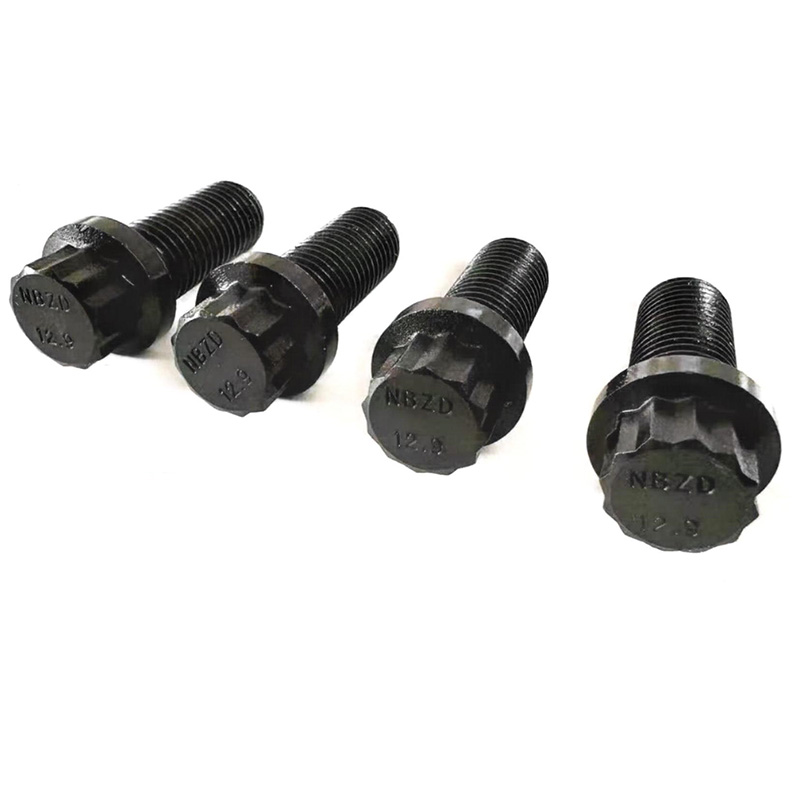

Segera lakukan pemesanan Sekrup Flange 12 Titik Xiaoguo® dalam jumlah besar. Produk ini memiliki desain kepala 12 titik yang unik, dan terbuat dari baja paduan kelas 12,9 yang telah melalui proses quenching dan temper, dengan kekuatan tarik ultimat melebihi 1200 MPa, sehingga cocok untuk digunakan pada bagian mesin tugas berat.

mengirimkan permintaan

Deskripsi Produk

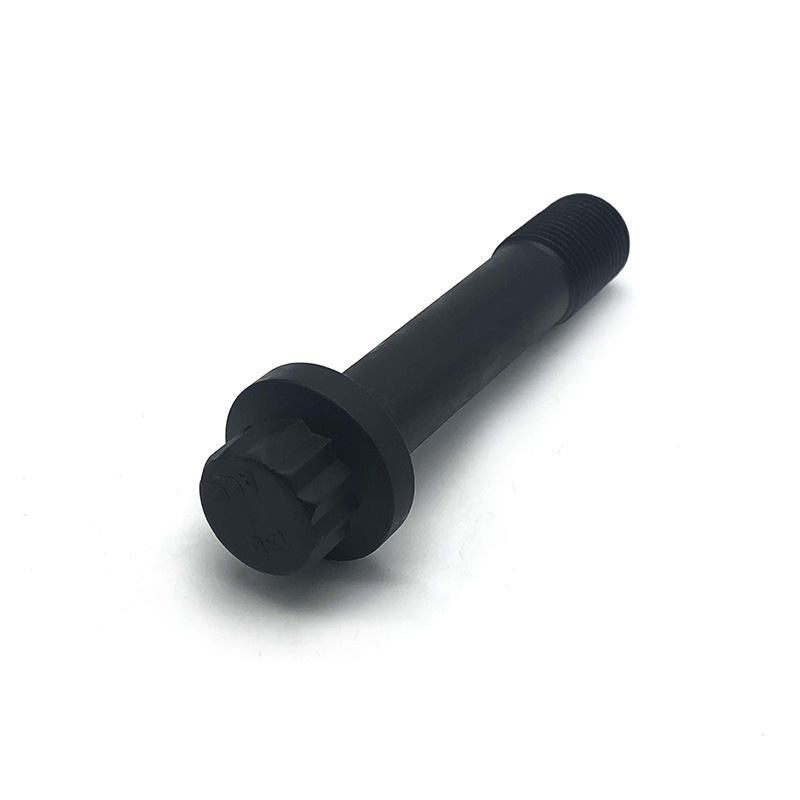

Sekrup Flensa 12 Titik adalah pengikat berkinerja tinggi dengan kepala yang dilengkapi dua belas sudut dan permukaan penyangga flensa yang diperbesar di bagian bawah. Bentuk kepalanya mengadopsi desain heksagonal ganda, menggabungkan penggerak dua belas titik dan struktur flensa terintegrasi, yang dirancang khusus untuk torsi tinggi dan ketahanan terhadap pelonggaran getaran.

Sekrup Flange 12 Titik ini biasa digunakan pada sistem transmisi otomotif, blok mesin, mesin pesawat terbang dan peralatan industri berkekuatan tinggi. Ini adalah solusi ideal untuk mengganti baut kepala heksagonal tradisional dan sekrup kepala silinder heksagonal internal. Desain permukaan penggerak dua belas sisi memungkinkan penggunaan kunci ring atau soket dua belas sisi, memungkinkan operasi reposisi 30° di ruang sempit dibandingkan dengan kepala heksagonal standar, sehingga menghasilkan efisiensi pemasangan yang lebih tinggi.

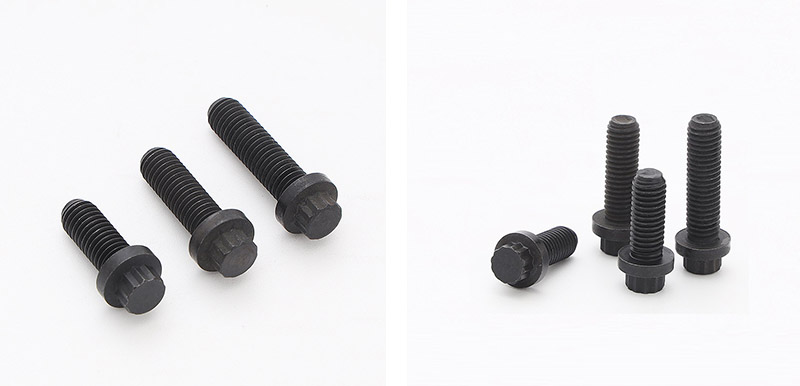

12 Point Flange Screw

Keuntungan inti

Keuntungan inti dari Sekrup Flange 12 Titik terutama tercermin dalam aspek-aspek berikut:

（1）Tipe kepala dua belas titik

Permukaan kontak lebih banyak: Tipe kepala dua belas titik memiliki permukaan kontak dua kali lebih banyak dibandingkan kepala heksagonal, sehingga memungkinkannya menahan torsi pengencangan yang lebih tinggi tanpa merusak kepala.

Risiko sudut geser rendah: Distribusi gaya lebih seragam, sehingga cocok untuk aplikasi yang memerlukan preload tinggi.

（2）Flensa Terintegrasi

Permukaan flensa mandiri: Tidak diperlukan gasket tambahan. Struktur bergerigi atau timbul di bagian bawah flensa bekerja sama dengan permukaan benda kerja, menghasilkan gaya gesekan yang kuat.

Ketahanan getaran yang tinggi: Dapat mempertahankan preload bahkan di lingkungan yang bergetar, cocok untuk area beban dinamis.

（3） Pemasangan mudah, menghemat ruang

Rotasi 30°: Kepala dua belas titik dapat diputar 30° untuk dimasukkan ke dalam kunci pas untuk diposisikan ulang. Ini menghemat setengah ruang dibandingkan dengan rotasi 60° pada kepala heksagonal. Cocok untuk ruang terbatas.

（4） Area bantalan besar

Permukaan flensa yang diperbesar meningkatkan area kontak: secara efektif menyebarkan tekanan dan mencegah material lunak seperti aluminium dan besi cor berubah bentuk.

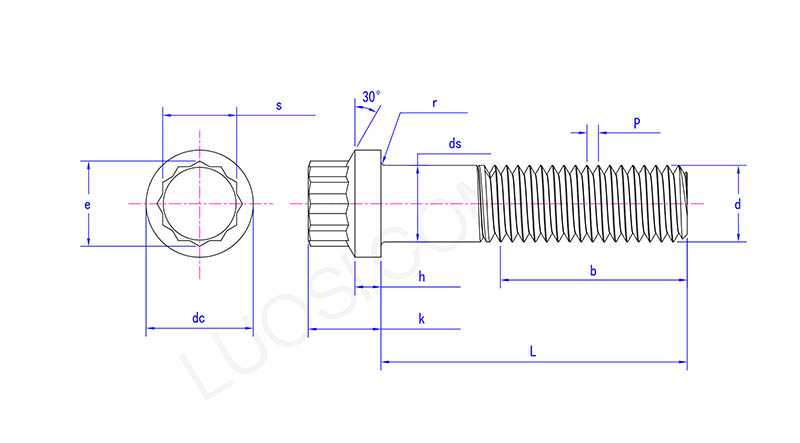

12 Point Flange Screw

Senin	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
menit dc	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds mnt	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
menit	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
jam maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
jam mnt	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k menit	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
menit	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
menit	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Sekrup Soket Hex Alternatif

Kompatibilitas diameter luar kepala: Sekrup Flange 12 Titik memiliki ukuran lubang yang sama dengan sekrup kepala silinder heksagonal standar, sehingga dapat langsung diganti tanpa mengubah posisi lubang, dan juga lebih tahan lama.

（6）Rangkaian nilai kekuatan tinggi yang lengkap

Meliputi baja tahan karat grade 8,8, grade 10,9, grade 12,9, dan baja tahan karat A2-70/A4-80, memenuhi kebutuhan semua skenario mulai dari permesinan umum hingga beban berat yang ekstrem.

（7）Solusi kaya ketahanan korosi

Menawarkan berbagai perawatan permukaan seperti galvanisasi elektro, galvanisasi hot-dip, pelapisan Dacromet, paduan seng-nikel, dan penghitaman, cocok untuk lingkungan dalam ruangan, luar ruangan, kelautan, dan kimia, dll.

（8）Berbagai bidang aplikasi

Mobil (mesin, transmisi, sasis), ruang angkasa (rangka mesin, roda pendaratan), tenaga angin, pertambangan, petrokimia, kapal, mesin umum, dll.
