12 gigi spline dengan flensa

12 Baut spline gigi dengan flensa sering cocok untuk proyek yang membutuhkan koneksi tegas dan anti-selip. Ini dapat memberikan torsi yang lebih baik dan mencegah baut tergelincir selama proses pengetatan. Baut yang diproduksi oleh pabrik Xiaoguo® mematuhi standar eksekusi MS 14157B-1978.

mengirimkan permintaan

Deskripsi Produk

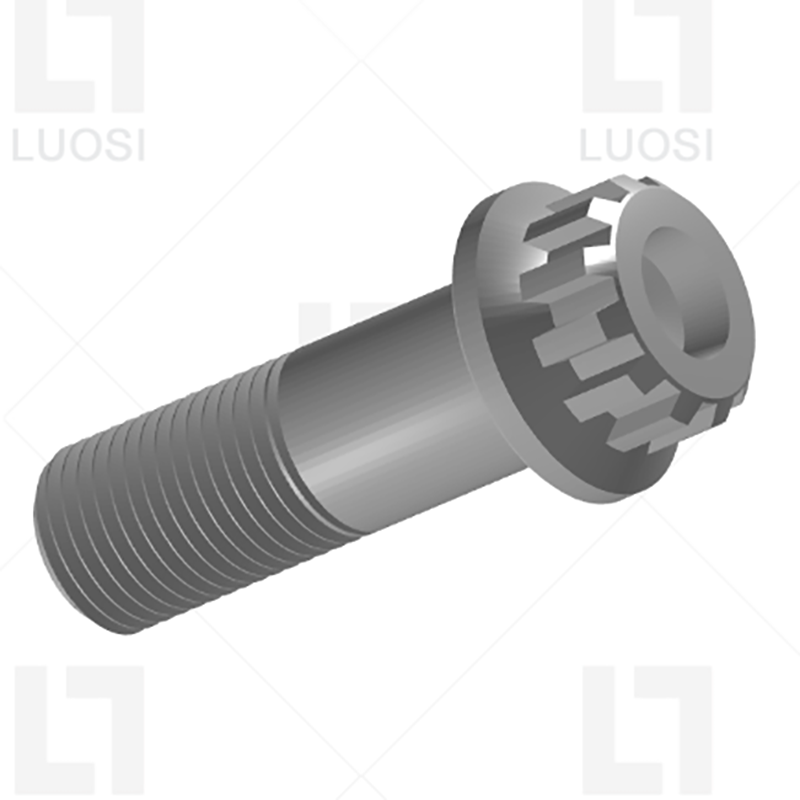

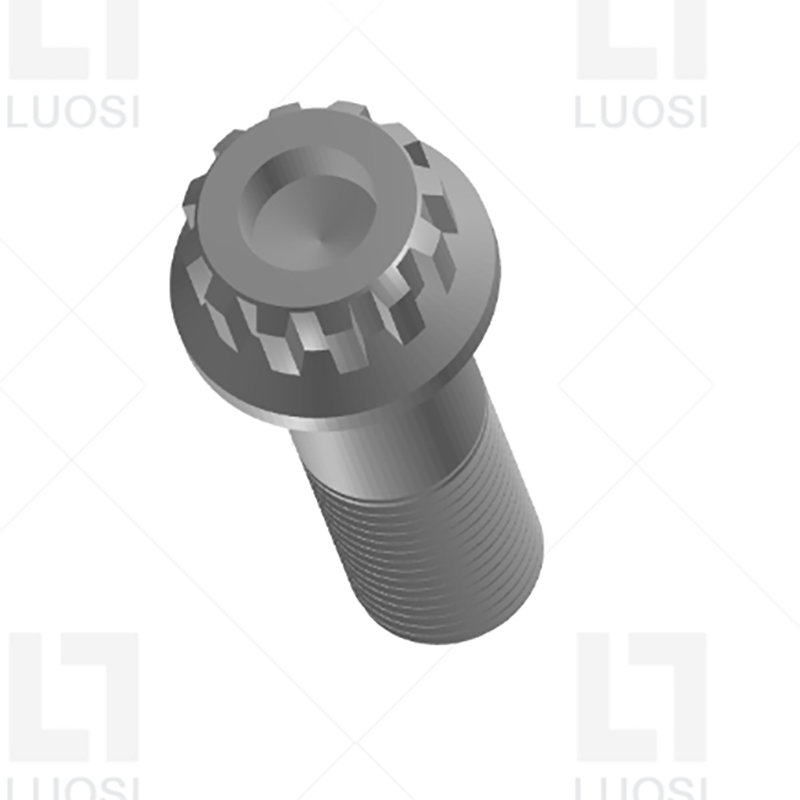

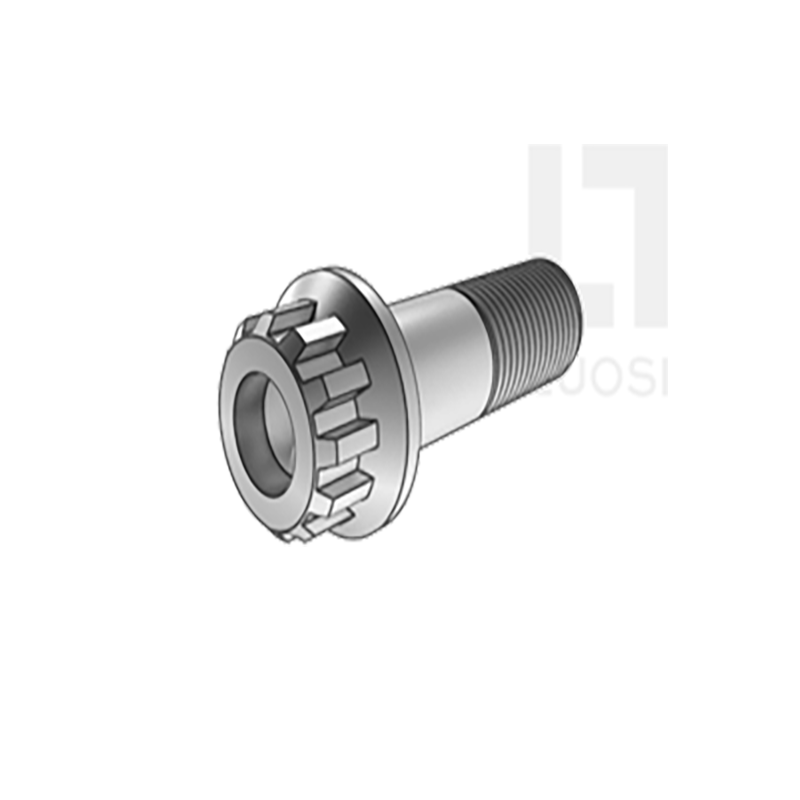

Kepala baut spline 12 gigi dengan flensa dirancang dengan 12 gigi, yang dapat pas dengan kunci pas soket spline yang cocok. Di bagian bawahnya, ada flensa seperti paking, yang dapat meningkatkan area kontak dengan bahan yang terhubung.

Fitur Produk

Baut spline 12 gigi dengan flensa memiliki struktur unik 12 gigi spline plus flensa. Spline 12-gigi memberikan lebih banyak titik aplikasi kekuatan, membuat operasi pengetatan lebih tepat dan halus. Flensa membubarkan tekanan, meningkatkan stabilitas koneksi dan mencegah baut melonggarkan.

Baut ini dapat dihubungkan ke akar pisau turbin angin. Baut blade mengalami gaya sentrifugal 20 ton. Itu bisa menanggung beban. Kepala spline dapat menahan torsi hidrolik 1.000 N · m. Flensa dapat mencegah akar bahan komposit retak karena gerakan mikro. Itu perlu diganti setiap lima tahun, dan masing -masing pisau yang rusak harganya sebanyak 250.000 dolar AS.

Baut spline 12 gigi membutuhkan obeng spline yang cocok. Mereka dapat mengirimkan torsi besar tanpa stripping, jauh lebih unggul daripada baut heksagonal. Fungsi flensa bawaan mirip dengan paking, sehingga Anda dapat menghemat komponen tambahan. Ini sangat cocok untuk pemeliharaan alat berat.

12 gigi spline dengan flensa tidak mudah dirusak. Kebanyakan orang tidak memiliki alat spline. Flensa dapat menjaga baut tetap di bawah getaran dan digunakan pada mesin publik atau rel kereta api di mana ada risiko pencurian. Untuk area vibrasi tinggi (kompresor, generator), mereka dapat diperbaiki dengan kuat. Driver Spline tidak akan keluar. Opsi flensa bergerigi dapat menggigit permukaan. Tidak diperlukan mesin cuci pengunci.

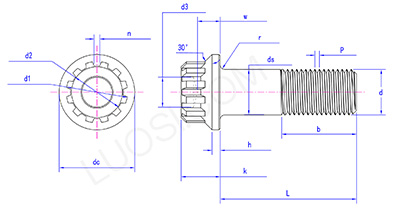

Parameter produk

Senin	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC MAX	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
Min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
di tambang	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS Min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 mnt	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 mnt	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n maks	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n mnt	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
