Pin Clevis Mesin CNC

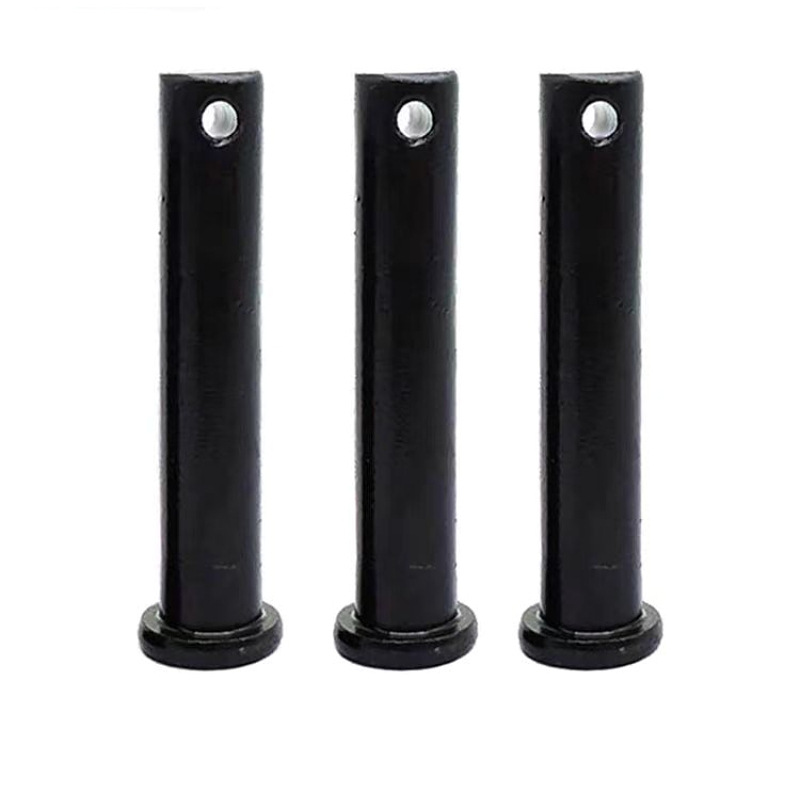

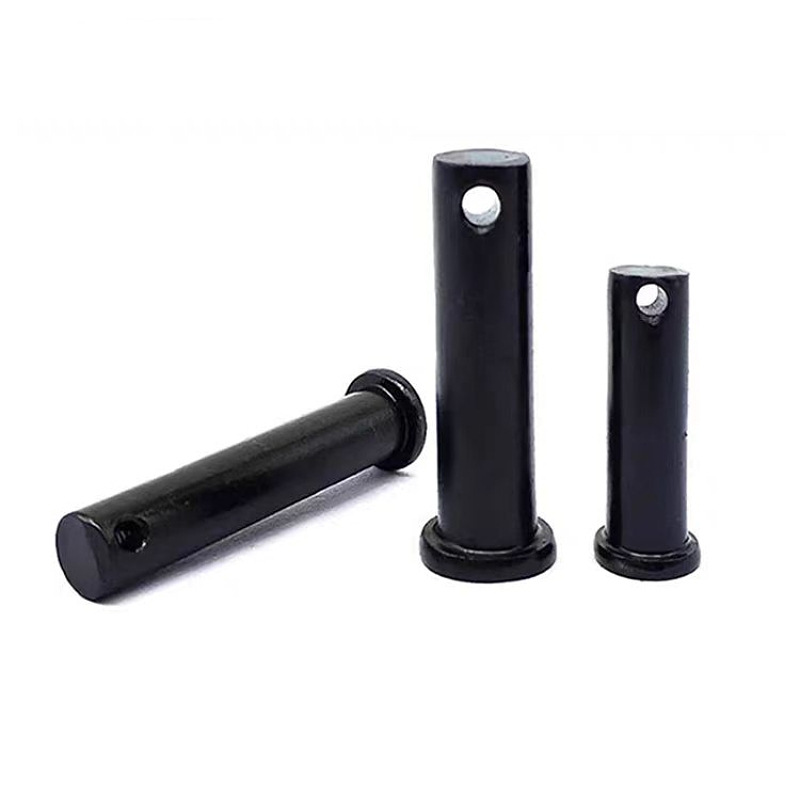

2. Pin Clevis mesin CNC adalah pin gandar dengan kepala bulat, diamankan dengan lubang pin dan pasak atau mur pengunci. Mereka biasanya digunakan untuk menghubungkan komponen mekanis seperti linkage dan lengan kendali. Pin Clevis mesin CNC Xiaoguo adalah mesin CNC untuk memastikan presisi dan kekuatan tinggi, sehingga Anda dapat membeli dengan percaya diri.

mengirimkan permintaan

Deskripsi Produk

Kami menyediakan Pin Clevis Mesin CNC dalam berbagai ukuran umum, dengan diameter mulai dari sekitar M3 hingga M24 dan panjang dari 10mm hingga 200mm, sehingga cocok untuk sebagian besar lubang standar. Bagian penting seperti ukuran kepala dan panjang betis dibuat sesuai dengan spesifikasi biasanya.

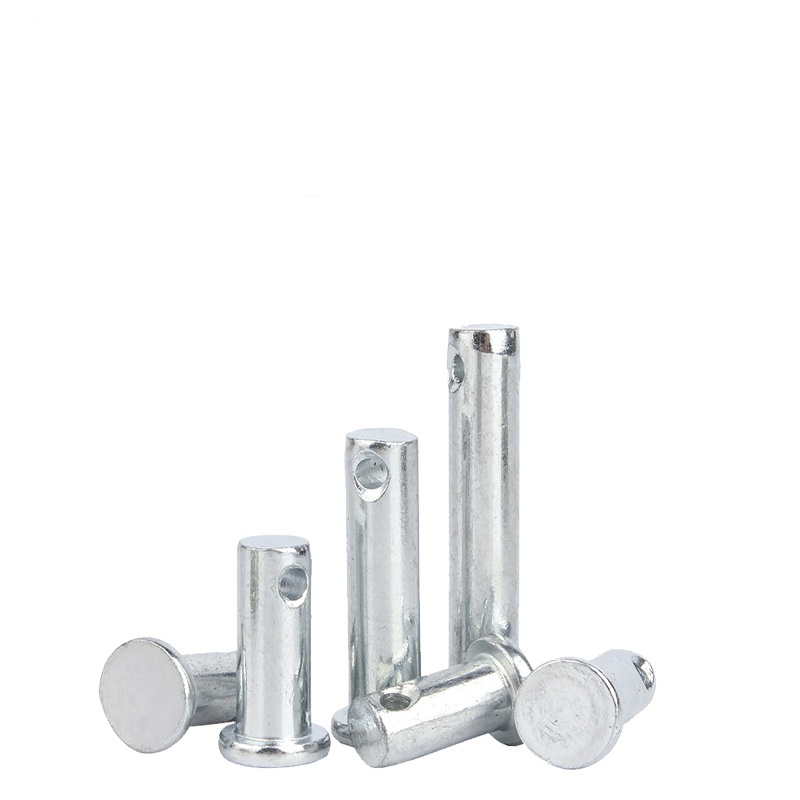

CNC Machined Clevis Pins

Untuk pekerjaan yang berbeda, kami memiliki nilai yang berbeda. Ada kelas reguler untuk penggunaan sehari-hari dan kelas yang lebih presisi saat Anda membutuhkan pakaian yang lebih ketat, seperti di mobil atau pesawat terbang. Semuanya dibuat sesuai aturan umum seperti ISO 2341, sehingga Anda mendapatkan hal yang sama setiap saat. Ini berarti Pin Clevis Mesin CNC kami dibuat agar dapat digunakan dengan braket dan suku cadang standar di sebagian besar peralatan.

Kontrol kualitas produk

Kami menjalankan pemeriksaan kualitas standar pada Pin Clevis Mesin CNC ini untuk memastikan pin tersebut berfungsi dengan benar. Masing-masing diukur untuk hal-hal seperti diameter, panjang, dan penempatan lubang untuk memastikan ukurannya benar. Kami juga menguji material itu sendiri untuk memastikan jenis materialnya tepat dan apakah material tersebut cukup kuat dan keras.

Kami memeriksa permukaan apakah ada goresan, tepian kasar, atau tanda lain yang mungkin menjadi masalah. Semuanya dilakukan sesuai aturan umum industri seperti ISO 2341. Kami menyimpan catatan pengujian untuk setiap batch sehingga kami dapat melacaknya nanti.

Setelah melalui pemeriksaan ini, Pin Clevis Mesin CNC dapat digunakan untuk pekerjaan biasa atau aplikasi yang lebih berat yang memerlukan dukungan.

Sesi Tanya Jawab

T: Standar apa yang dipatuhi oleh Pin Clevis Mesin CNC Anda?

J: Pin Clevis Mesin CNC standar kami diproduksi untuk memenuhi spesifikasi seperti ISO 2341 atau ANSI B18.8.1. Hal ini memastikan dimensi yang konsisten untuk diameter pin, kepala, dan lubang, menjamin kesesuaian yang andal dan dapat dipertukarkan dalam rakitan Anda.

CNC Machined Clevis Pins

satuan：mm
d	maks	3	4	5	6	8	10	12	14	16	18	20
d	menit	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
dk	maks	5	6	8	10	12	14	16	18	20	22	25
dk	menit	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	nominal	1.5		2		2.5		3		3.5		4
	maks	1.625		2.125		2.625		3.125		3.65		4.15
	menit	1.375		1.875		2.375		2.875		3.35		3.85
d1	menit	1.6		2		3.2		4			5	5
d1	maks	1.74		2.14		3.38		4.18			5.18	5.18
Lh mnt		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
