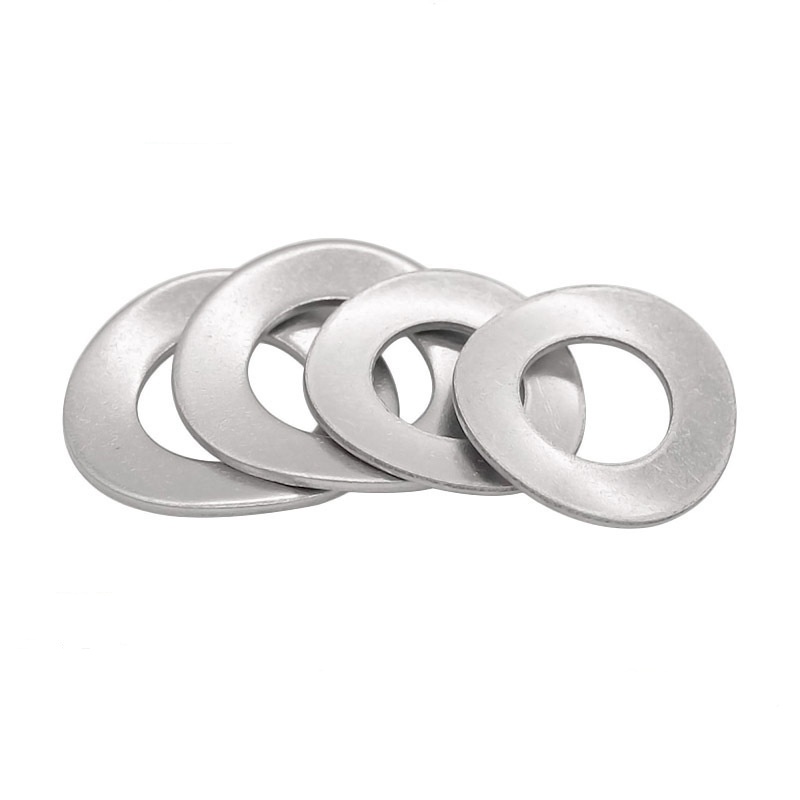

Spesifikasi DIN 137A Washer Pegas Melengkung

Prinsip kerja Mesin Cuci Pegas Melengkung Spesifikasi DIN 137A didasarkan pada deformasi elastis logam.

（1） Status bebas (tidak terpasang)

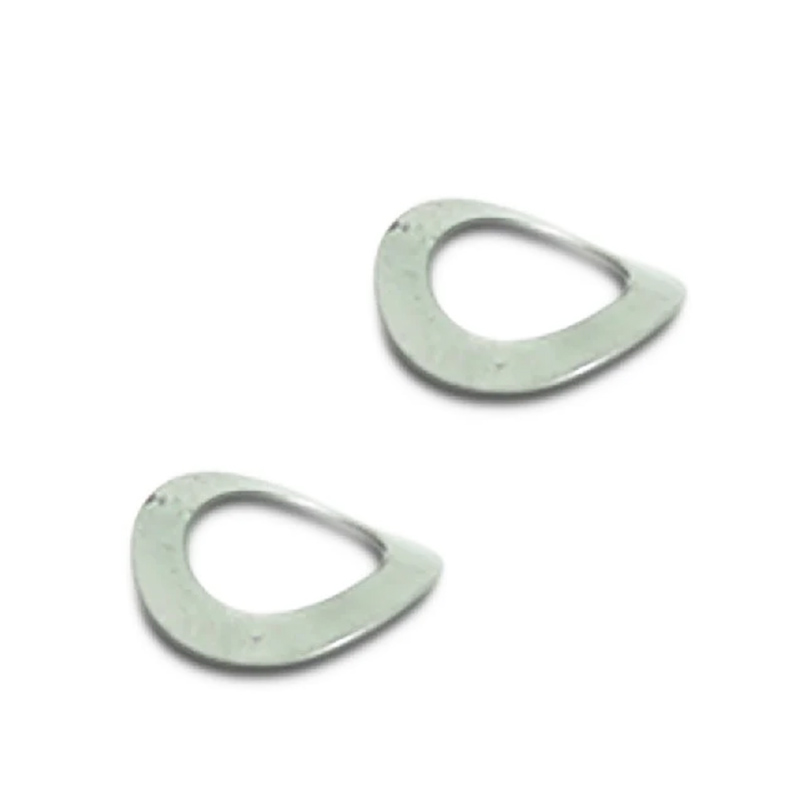

Spesifikasi DIN 137A Curved Spring Washers tidak datar dalam keadaan aslinya tetapi memiliki tonjolan berbentuk busur (single wave) atau gelombang ganda (multiple wave). Saat ini, ia memiliki tinggi alami H, yang lebih besar dari ketebalan t paking.

（2）Proses kompresi (pengencangan baut)

Saat baut atau mur dikencangkan, ring terjepit di antara kepala baut/mur dan benda kerja. Ketika gaya pengencangan meningkat, bentuk busur atau bergelombang secara bertahap menjadi rata.

Selama proses perakitan dan pengencangan, bagian bawah baut menekan struktur berbentuk busur hingga rata, menyebabkan mesin cuci menghasilkan tegangan pantulan elastis.

（3）Mempertahankan preload (kondisi kerja)

Setelah Washer Pegas Melengkung Spesifikasi DIN 137A diratakan, ia selalu ingin kembali ke bentuk busur aslinya. Gaya pemulih ini diubah menjadi gaya dorong aksial kontinu, menekan kepala baut dan permukaan benda kerja.

Setelah pengencangan selesai, mesin cuci mempertahankan tegangan elastis balik yang terus menerus, terus-menerus menekan kepala baut dan permukaan komponen yang disambung.

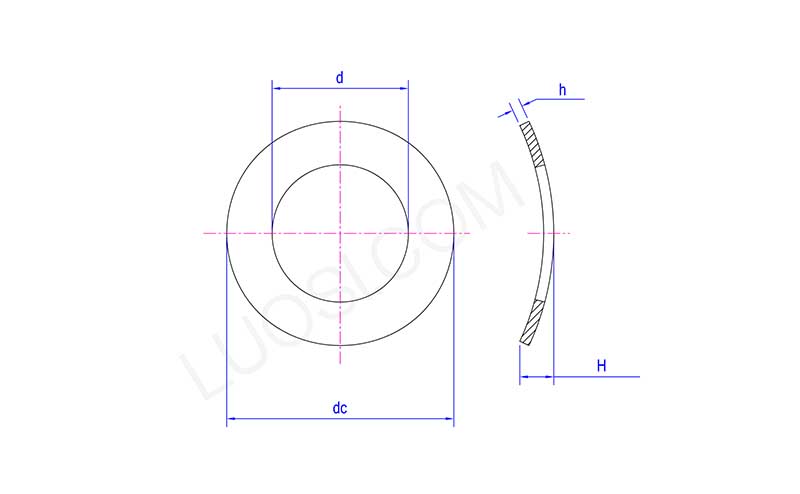

Senin	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
menit	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
menit dc	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
DC maks	4.5	5.5	6	8	10	11	15	18
H menit	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Spesifikasi Kustom DIN 137A Mesin Cuci Pegas Melengkung

Xiaoguo® memungkinkan Anda menyesuaikan Spesifikasi DIN 137A Curved Spring Washer sesuai kebutuhan Anda. Anda dapat mengubah ukuran, jumlah gelombang, bahan, permukaan akhir, atau bahkan kemasannya. Dengan begitu, setiap mesin cuci akan sesuai dengan desain Anda.

(1) ID diameter dalam / OD diameter luar

Dari M2 hingga M100 atau lebih besar, diameter dalam dan luar dapat disesuaikan sesuai gambar.

Instrumen presisi ukuran kecil (M2–M5), alat berat ukuran besar (M36–M100)

（2）Ketebalan t

Kisaran umum: 0,3 mm – 3,0 mm. Untuk kebutuhan khusus bisa lebih tipis atau lebih tebal.

Ketika kontrol beban dan ruang aksial kompak.

（3）Bahan

Baja pegas, baja tahan karat A2/A4, 17-7 PH, perunggu fosfor, tembaga berilium, Inconel, dll.

Elastisitas tinggi biasa, tahan karat, suhu tinggi/tahan ledakan/non-magnetik

（4） Perawatan permukaan

Galvanisasi, pelapisan Dacromet, Penghitaman, Fosfat, Pelapisan nikel, Pasifasi, Pasifasi kromium trivalen, dll.

Anti karat, pelumasan, isolasi, peningkatan koefisien gesekan

（5） Pengemasan

Kantong plastik + kotak kertas, label khusus, perlengkapan pengemasan campuran, kotak kecil eceran, kode batang kotak luar, dll.
