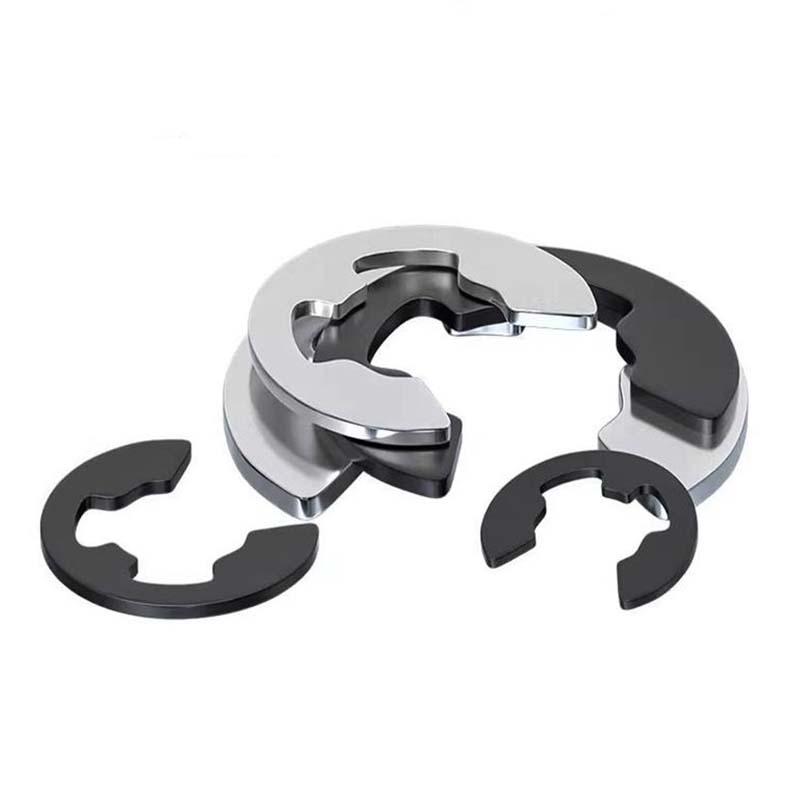

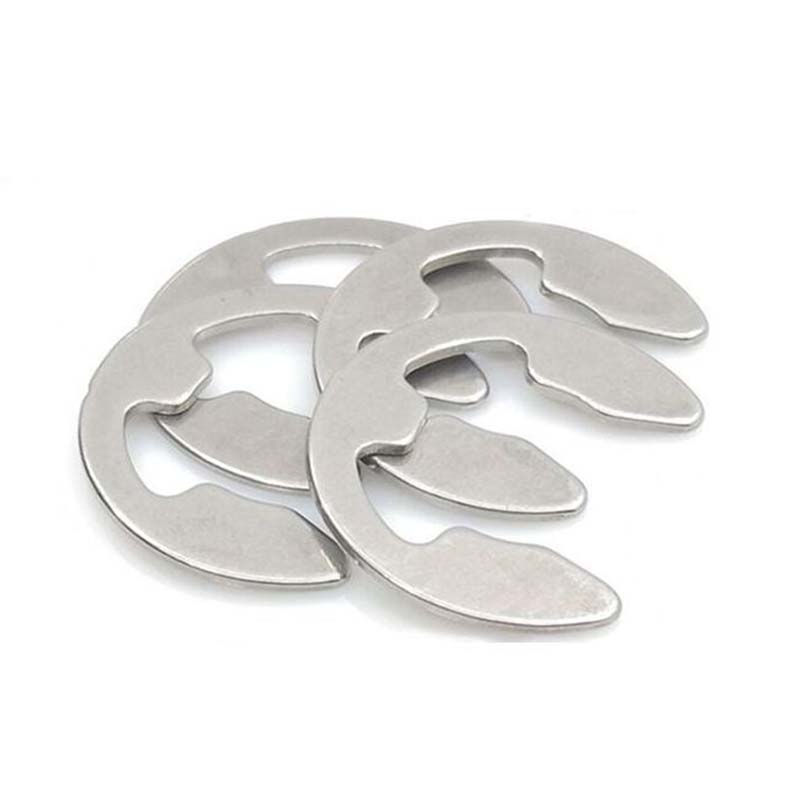

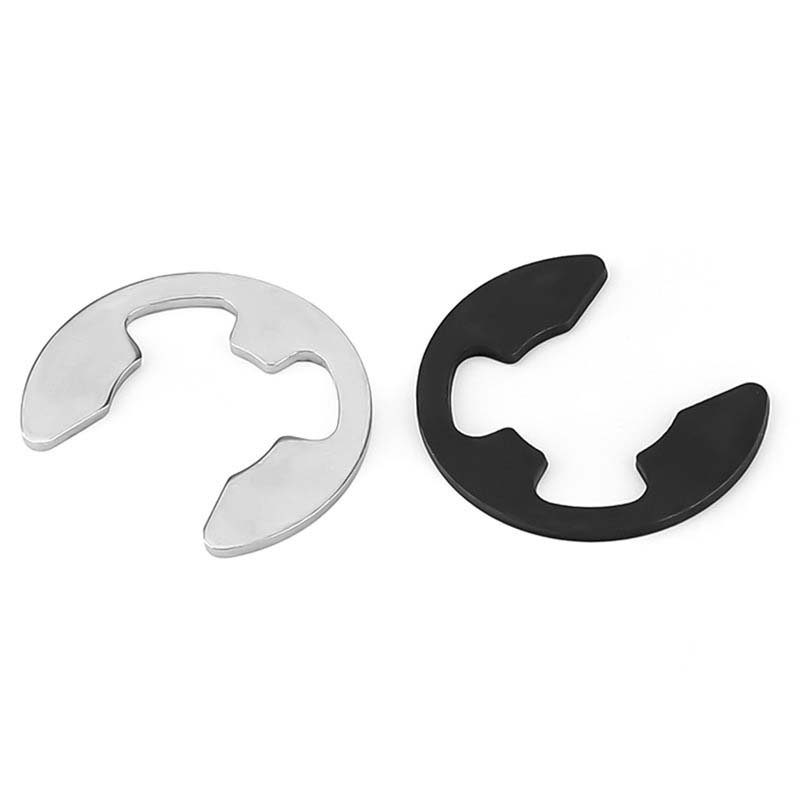

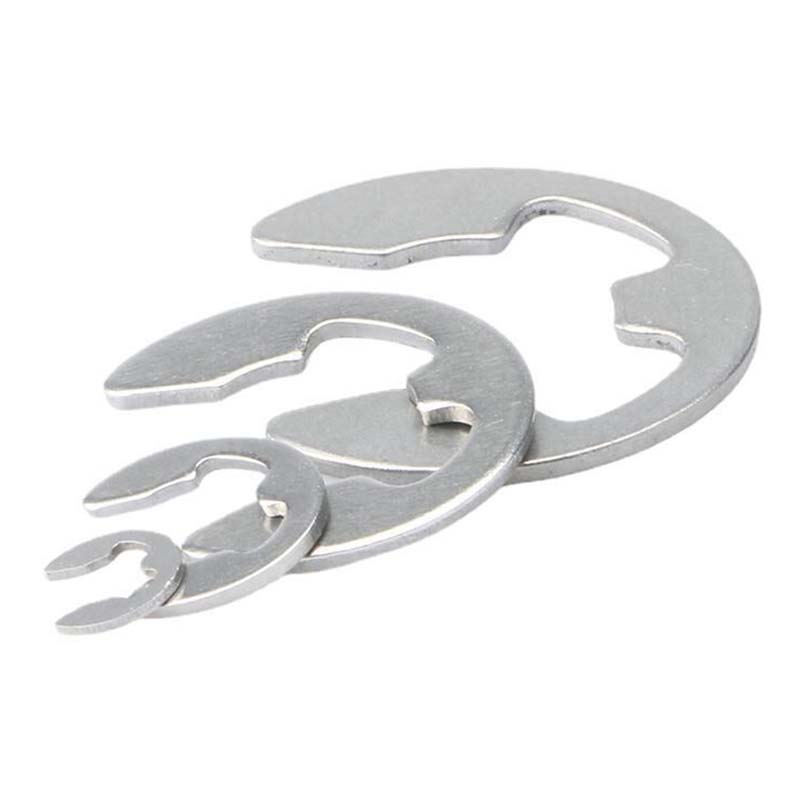

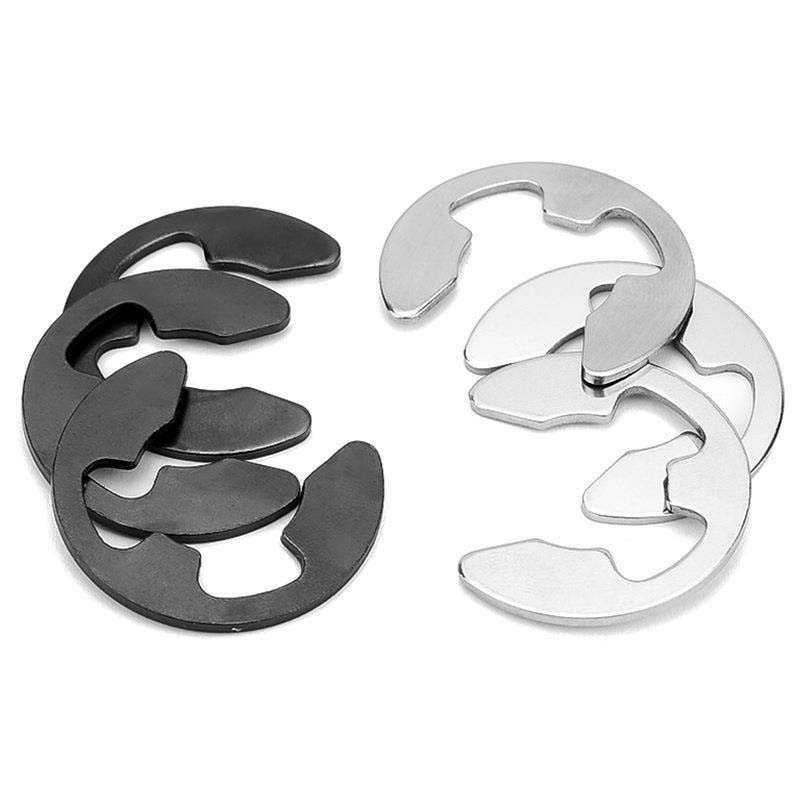

Cincin Jepret Tipe E

Cincin jepret tipe E biasanya digunakan dalam sistem mekanis untuk mencegah pergerakan aksial bantalan, roda gigi, atau poros. Klien memercayai Xiaoguo® karena harganya yang kompetitif tanpa mengorbankan ketahanan material.

Model:DIN 6799-1981

mengirimkan permintaan

Deskripsi Produk

Cincin jepret tipe E ini adalah cincin penahan internal, tersedia dalam bahan berbeda agar sesuai dengan pekerjaan berbeda. Jenis baja tahan karat seperti 304 atau 316 cocok untuk area basah atau banyak bahan kimia. Baja kelas 410 yang lebih keras mampu bertahan lebih baik saat dipakai. Cincin baja karbon lebih murah namun tetap kuat, apalagi dengan lapisan anti karat. Tembaga berilium dapat digunakan untuk pekerjaan kelistrikan atau area yang mudah terbakar karena tidak menimbulkan percikan api. Yang berbahan plastik (seperti nilon) tahan terhadap bahan kimia dan mengurangi kebisingan dalam pengaturan yang lebih ringan. Untuk pabrik yang sangat keras, digunakan logam yang lebih keras seperti Hastelloy® atau Monel®. Sebagian besar bahan-bahan ini telah diperiksa keamanannya dan ramah lingkungan (seperti RoHS), sehingga cocok untuk industri yang diatur.

E type snap ring Structure diagram

Senin	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d maks	5	6	7	8	9	10	12	15	19	24	30
menit	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
jam maks	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
jam mnt	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n maks	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n menit	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
DC maks	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Inspeksi dan pemeliharaan rutin

Untuk membuat snap ring tipe E bertahan lebih lama, periksalah sesekali apakah ada karat, retak, atau bengkok, terutama pada mesin yang digunakan berat. Jaga alurnya tetap bersih agar kotoran tidak mengganggu pemasangannya. Jika banyak yang bergesekan, tambahkan minyak agar benda meluncur lebih mulus.

Saat memasang, hindari meregangkan cincin secara berlebihan atau menekannya terlalu keras, yang akan melemahkan cincin seiring berjalannya waktu. Jika Anda melihat kerusakan, gantilah. Simpan bahan tambahan di tempat yang kering (tidak terlalu panas atau dingin) agar bahan tidak rusak. Gunakan tang snap ring untuk penanganan yang lebih aman.

Dampak faktor lingkungan

T: Bagaimana faktor lingkungan seperti suhu atau kelembapan berdampak pada kinerja cincin penahan internal?

J: Jika Anda memilih bahan yang salah, panas atau kelembapan yang tinggi dapat mengacaukan snap ring tipe E. Cincin baja karbon (yang lebih kuat) akan berkarat di area basah kecuali jika memiliki lapisan tahan karat. Baja tahan karat (seperti kelas 304/316 yang umum) tahan terhadap kelembapan dengan baik tetapi mulai kehilangan kekuatannya di atas 400°C. Beberapa baja tahan karat atau logam khusus tetap fleksibel pada suhu beku. Jika bahan kimia seperti asam atau pelarut terlibat, pilihlah lapisan non-reaktif (seperti Teflon).

Kami memiliki tim profesional yang dapat merekomendasikan yang cocokprodukberdasarkan skenario dan persyaratan penggunaan, dan juga menyediakan layanan yang disesuaikan.

Spesifikasi dan Nilai Produk

Snap Ring Tipe E memiliki tingkat spesifikasi yang jelas untuk memenuhi kebutuhan aplikasi yang berbeda, dan spesifikasi tersebut terutama ditentukan oleh ukuran, material, dan kapasitas menahan beban. Dalam hal ukuran, parameter utamanya mencakup diameter dalam, diameter luar, dan ketebalan, dengan diameter dalam yang umum berkisar antara 3mm hingga 50mm untuk grade standar. Ukuran ini dirancang agar sesuai dengan dimensi poros dan lubang umum pada rakitan mekanis. Nilai material dibagi berdasarkan bahan dasarnya, seperti kelas baja karbon (SWRM12) dan kelas baja tahan karat (SUS304, SUS316), di mana nilai baja karbon untuk skenario beban umum dan nilai baja tahan karat untuk persyaratan tahan korosi. Tingkatan penahan beban diklasifikasikan menurut beban aksial maksimum yang dapat ditanggungnya, dengan tingkatan rendah (hingga 500N) untuk peralatan beban ringan seperti motor kecil, dan tingkatan tinggi (lebih dari 2000N) untuk alat berat seperti transmisi otomotif. Setiap tingkat spesifikasi ditandai pada kemasan produk, dan pengguna harus memilih tingkat yang sesuai berdasarkan persyaratan perakitan tertentu dan kondisi pengoperasian.
