Baut Mesin Kepala Persegi Grade A

Baut Mesin Kepala Persegi Xiaoguo® Grade A yang tersedia memiliki desain persegi dengan kepala persegi. Mereka dapat mencapai penguncian anti-torsi mekanis, yang dapat meningkatkan tingkat keselamatan di lingkungan kerja tertentu.

mengirimkan permintaan

Deskripsi Produk

Baut Mesin Kepala Persegi Grade A adalah jenis pengikat dengan kepala persegi. Terdiri dari kepala persegi dan bagian batang berulir. Biasanya digunakan bersama dengan mur persegi atau mur heksagonal, atau dapat langsung disekrup ke dalam lubang berulir. Baut kepala persegi adalah pengikat utama dari abad ke-19 hingga awal abad ke-20. Mereka banyak digunakan dalam konstruksi infrastruktur seperti jembatan dan kereta api karena kemudahan penempaannya dan kinerja anti-torsi yang sangat baik. Saat ini, berkat keunggulan desainnya yang unik, ia masih berperan dalam bidang alat berat, rel kereta api, pemeliharaan peralatan, dan restorasi bangunan kuno.

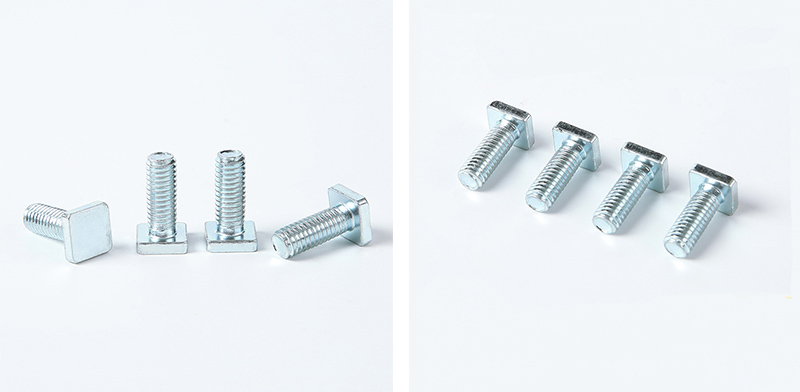

Grade A Square Head Machine Bolt

Karakteristik Struktural

Ringkasan karakteristik struktural Baut Mesin Kepala Persegi Grade A: Korelasi antara fitur geometris dan desain fungsional.

Komponen struktural Fitur utama Fungsi inti

Bentuk kepala persegi, sisi berlawanan lebar, tinggi besar. Menyediakan transmisi torsi tinggi, fungsi anti-selip, ramah untuk perakitan buta, dan nyaman untuk mencetak tanda.

Leher Leher datar (anti-rotasi), flensa (bantalan), pin pendek (pemandu) Anti-rotasi mekanis, melindungi permukaan benda kerja, pemandu lubang buta

Bagian poros Berulir sebagian (bagian poros halus) Menahan beban geser, memberikan posisi yang presisi, dan menghindari konsentrasi tegangan pada ulir

Bagian berulir Terutama gigi kasar, toleransi 6g. Koneksi berkekuatan tinggi, bekerja sama secara andal dengan mur.

Jenis ujung Ujung datar / Ujung berlubang / Ujung silinder Cocok untuk berbagai kondisi pemasangan

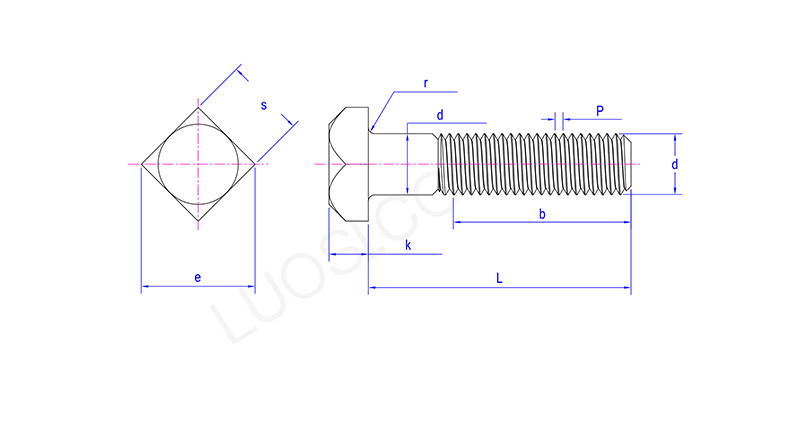

Grade A Square Head Machine Bolt

Senin	3/8	16/7	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
menit	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
menit	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k menit	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
menit	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Persiapan sebelum digunakan

Sebelum Anda berencana menggunakan Baut Mesin Kepala Persegi Grade A, kami menyarankan Anda memeriksa item ini.

（1）Konfirmasikan kecocokan spesifikasi baut

Spesifikasi ulir: Pastikan diameter ulir dan jarak baut kepala persegi sama persis dengan mur atau lubang ulir yang cocok.

Pemilihan panjang: Panjang baut harus sedemikian rupa sehingga setelah mur dikencangkan, 2 hingga 3 ulir lengkap terlihat di ujung baut.

Dimensi sisi kepala: Pastikan lebar kepala persegi sesuai dengan ukuran bukaan kunci pas yang digunakan.

Tingkat kekuatan: Pilih tingkat yang sesuai dengan kebutuhan.

（2）Periksa posisi lubang benda kerja

Lubang bundar vs lubang persegi: Baut kepala persegi biasa dapat melewati lubang bundar. Namun, jika anti-pembalikan diperlukan, permukaan pemasangan yang telah dibor sebelumnya untuk lubang persegi harus dibuat pada benda kerja, sehingga leher kepala persegi dapat dimasukkan.

Toleransi diameter: Diameter lubang bundar harus 0,5 hingga 1,0 mm lebih besar dari diameter betis baut.

Pembulatan sudut lubang: Jika kepala Baut Mesin Kepala Persegi Grade A harus menempel sepenuhnya pada permukaan benda kerja, lubang harus dibulatkan atau ditenggelamkan.

（3）Pembersihan dan Pelumasan

Hapus noda minyak, kikir besi, lapisan lama dan kotoran lainnya dari benang.

Untuk bahan baja tahan karat atau lingkungan bersuhu tinggi, disarankan untuk mengoleskan bahan anti-adhesi atau minyak pelumas molibdenum disulfida pada benang.

Untuk baut baja karbon biasa, sedikit oli dapat digunakan untuk mengurangi koefisien gesekan.
