Stud Las Proyeksi Tipe U3

Kancing las proyeksi tipe U3 mudah dilas ke permukaan baja, dan ulir metriknya sangat cocok dengan mur standar. Sangat cocok untuk koneksi cepat dalam proyek logam. Pemasok Xiaoguo® secara ketat mengikuti standar IFI 148-1-2002.

Model:IFI 148-1-2002

mengirimkan permintaan

Deskripsi Produk

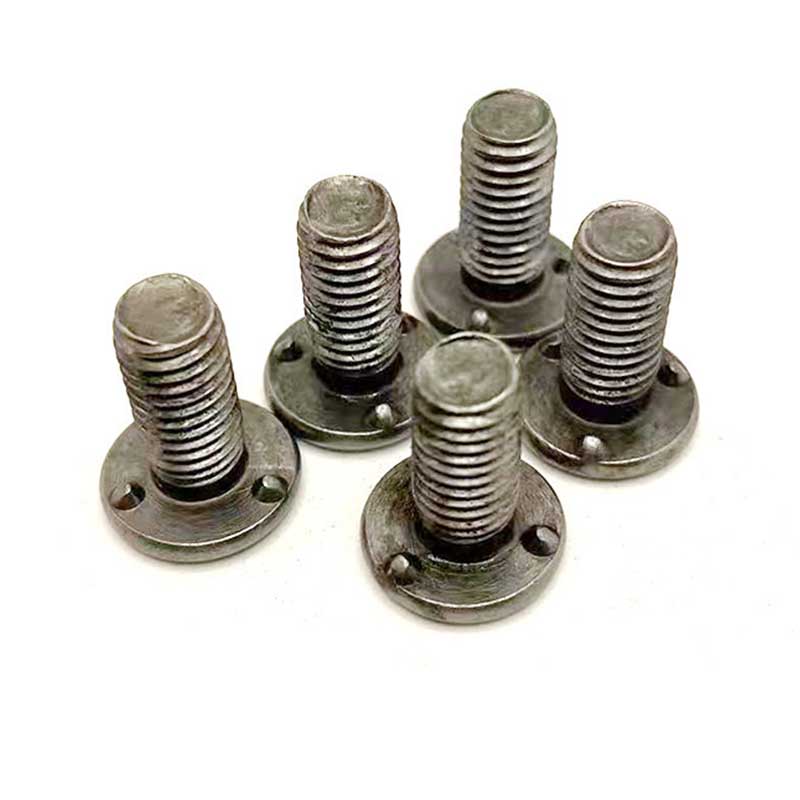

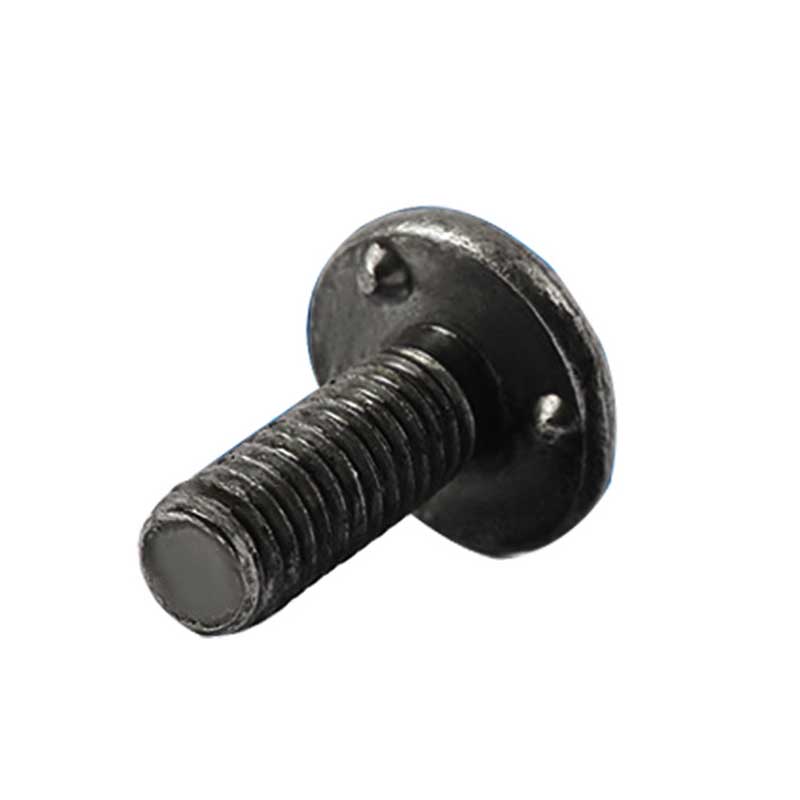

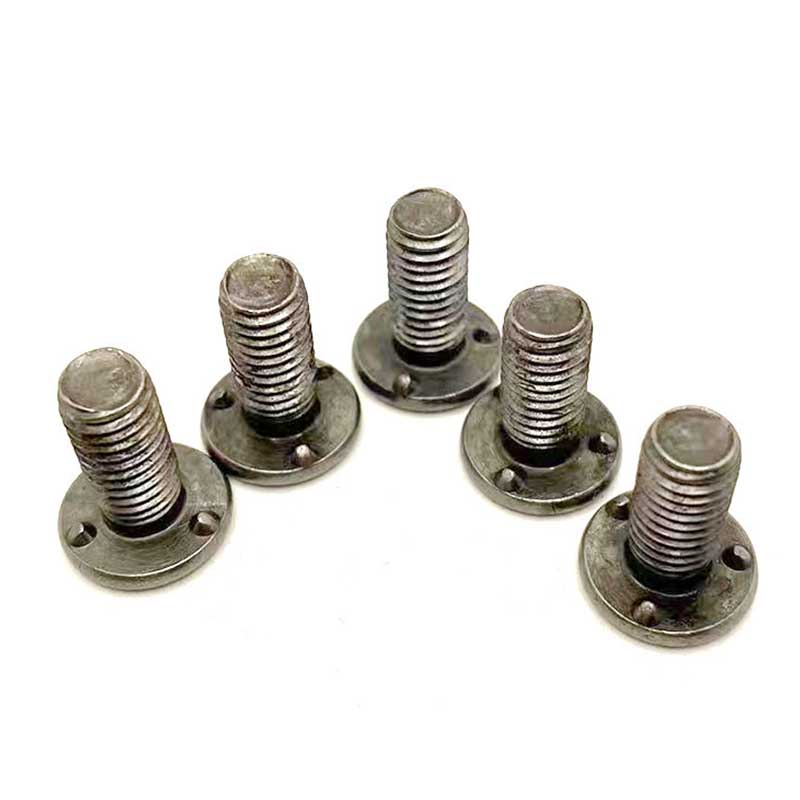

Stud las proyeksi tipe U3 adalah bagian pengikat yang dirancang khusus untuk instalasi pengelasan. Dari tampilannya, terdapat tiga tonjolan kecil yang tersebar secara simetris di bawah kepala tiang ini, dan ketiga tonjolan tersebut merupakan struktur utama yang digunakan untuk pengelasan.

Aplikasi dan parameter

Senin	#4	#6	#8	#10	1/4	16/5	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k menit	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
jam 0 menit	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
jam maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
jam mnt	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Kancing las proyeksi tipe U3 dapat digunakan untuk memperbaiki rangkaian kabel trailer. Mereka dapat mengatasi masalah ikatan kabel yang tersangkut di rangkaian kabel trailer. Las langsung ke rangka trailer setiap 12 inci. Cincin las melingkarnya meleleh seluruhnya dan kecepatan pengelasannya cepat. Perlengkapan harnes kawat penjepit dipasang pada tiang tanpa perlu pengeboran. Di jalan yang kasar, kinerja seismiknya lebih baik dibandingkan dengan penyangga berikat.

Kancing las proyeksi tipe U3 digunakan untuk konstruksi braket panel surya. Jika ingin memasang rel surya pada atap bergelombang tipis, dapat mencegah kebocoran. Las rel surya melalui panel atap ke purlin di bawah. Penyegelan lelehan panas dapat mencegah air merembes ke dalam. Pasang rel pemandu langsung ke tiang dengan baut.

Kancing las proyeksi tipe U3 untuk fiksasi rel konveyor. Baut pemandu pada rangka tipis telah terlepas, sehingga dapat digunakan untuk memperkuat braket. Las sepanjang bingkai setiap 18 inci. Kencangkan rel pemandu ke tiang dengan baut. Mengurangi waktu henti di pabrik makanan yang disebabkan oleh lepasnya benang.

Pengelasan

Kancing las proyeksi tipe U3 selama pengelasan, tiga tonjolan di bawah kepala dapat sepenuhnya menyentuh permukaan benda kerja. Melalui panas yang dihasilkan oleh arus pengelasan, tonjolan dan benda kerja dengan cepat meleleh dan menyatu, membentuk sambungan yang sangat stabil yang dapat menahan gaya tarik dan geser yang besar.
