Baut Jangkar U

Baut jangkar U Xiaoguo® pemasok Tiongkok hadir dalam berbagai spesifikasi, mencakup semuanya mulai dari DN10 (2mm) hingga DN600 (24 inci), memenuhi semua persyaratan ukuran penuh. Baik itu pipa air kecil dan kabel listrik atau pipa industri besar, Anda dapat memilih baut U jangkar yang hemat biaya.

mengirimkan permintaan

Deskripsi Produk

Definisi produk dan fungsi inti

Baut jangkar U, juga dikenal sebagai baut U jangkar tanah atau baut U pra-instal, adalah jenis pengikat penahan yang berbentuk seperti huruf "U". Ini memiliki benang panjang di kedua ujungnya dan biasanya sudah dipasang sebelumnya di pondasi beton atau melewati dasar struktur baja. Dikombinasikan dengan ring dan mur untuk memasang peralatan, kolom, penyangga pipa, dll. dengan kuat pada pondasi struktur beton atau baja.

Fungsi inti

Ini adalah komponen jangkar utama yang digunakan di berbagai bidang seperti konstruksi, jembatan, listrik, dan petrokimia untuk mencapai hubungan yang kaku antara peralatan dan fondasi. Fungsi utamanya adalah untuk memindahkan beban (ketegangan, tekanan, gaya geser, momen lentur) struktur atas dengan aman ke pondasi beton atau tanah. Berbeda dengan baut ekspansi biasa, produk ini dipasang dengan cara dikuburkan terlebih dahulu. Ini ditempatkan di dalam bekisting sebelum beton dituang dan membentuk jangkar permanen yang tidak dapat diubah setelah beton mengeras.

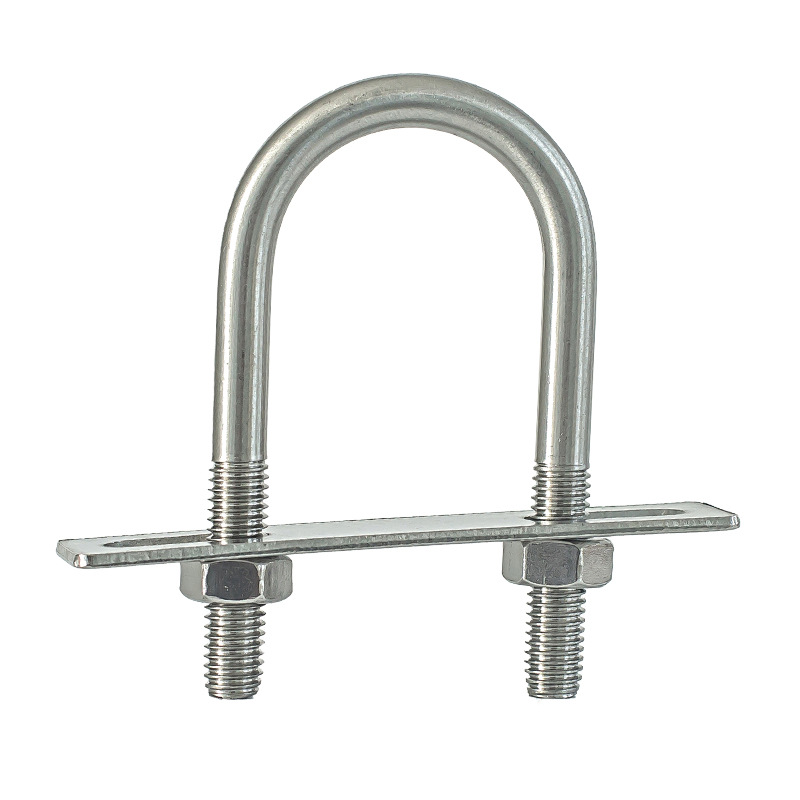

Anchor U Bolt

Bahan umum

Di bawah ini adalah daftar bahan umum baut jangkar U yang telah kami rangkum untuk Anda, sehingga mudah untuk Anda telusuri.

Jenis bahan	Nilai	Tingkat kinerja dapat dicapai	Fitur inti	Skenario yang berlaku
Baja karbon	Q235/A36	Kelas 4.8	Relatif ekonomis dan serbaguna, mudah diolah	Konstruksi umum, pondasi peralatan ringan, fiksasi pagar
Baja karbon	45# / 1045	Kelas 8.8	Kekuatan sedang, kinerja komprehensif yang baik	Fondasi peralatan industri, menara listrik, penyangga pipa
Baja paduan	40Cr / 5140	kelas 10,9	Kekuatan tinggi, ketahanan lelah	Alat berat, pondasi beban dinamis, menara tenaga angin
Baja paduan	35CrMo / 4135	kelas 10.9/12.9	Tahan terhadap suhu rendah, anti karat	Industri petrokimia, pondasi bejana bertekanan tinggi, daerah dingin
Baja tahan karat	304/A2	A2-70	Ketahanan korosi secara umum	Untuk pabrik makanan, pengolahan air, aplikasi luar ruangan umum
Baja tahan karat	316/A4	A4-70 / A4-80	Ketahanan yang sangat baik terhadap air laut dan bahan kimia	Untuk anjungan lepas pantai, pembangkit listrik pesisir, pabrik kimia, peralatan kolam renang
Baja karbon galvanis hot-dip	Q235 / 45#+HDG	kelas 4.8/8.8	Pencegahan karat luar ruangan yang tahan lama	jembatan, pagar pembatas jalan raya, menara komunikasi, penyangga fotovoltaik

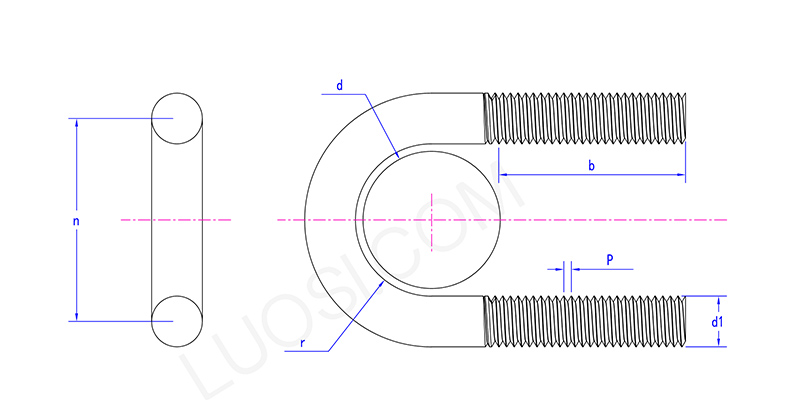

Anchor U Bolt

Senin	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Jenis produk

Tergantung pada metode dan bentuk pemasangan, baut jangkar U dibagi menjadi beberapa jenis berikut:

Baut U Tertanam Biasa: Tertanam langsung pada beton, dengan ujung berulir menonjol di atas permukaan dasar. Ini digunakan untuk memperbaiki kolom baja dan pangkalan peralatan. Ini adalah bentuk yang paling umum.

Baut U dengan Ujung Kait: Ujung berulir juga ditekuk 90° atau 180°.

Baut U bagian bawah datar: Bagian bawah bagian berbentuk U lurus, tidak berbentuk busur. Ini digunakan untuk memperbaiki komponen dengan penampang persegi atau untuk pemasangan yang harus bersentuhan dekat dengan permukaan bawah pelat baja.

Baut tembus Tipe Baut U: Baut berbentuk U ini melewati lubang yang disediakan di dasar struktur baja, dengan kedua ujungnya terbuka. Ini dikombinasikan dengan mur atas dan bawah untuk mencapai penjepitan, dan biasanya digunakan untuk sambungan yang dapat dilepas atau skenario yang memerlukan penyesuaian ketinggian.

Baut U Kaki Tidak Sama: Kaki dengan panjang berbeda. Digunakan untuk pemasangan pada permukaan pondasi miring atau pada struktur khusus yang memerlukan fiksasi asimetris.
