Mesin Cuci Kunci Kerucut Bergerigi Gigi Eksternal Countersunk

Mesin Cuci Kunci Kerucut Bergerigi Eksternal Countersunk dari pabrik Xiaoguo® memiliki bentuk tersembunyi. Saat Anda memasangnya, permukaannya sejajar dengan atau di bawah permukaan bagian, sehingga seluruh permukaan luar menjadi halus dan rata.

mengirimkan permintaan

Deskripsi Produk

Mesin Cuci Kunci Kerucut Bergerigi Eksternal Countersunk ini adalah cincin pengunci berbentuk kerucut dengan profil cekung dan gigi di sekitar tepi luar. Bentuknya yang cekung memungkinkannya masuk tepat ke dalam lubang pemasangan yang tersembunyi, sehingga kepala sekrup rata dengan atau di bawah permukaan bagian. Saat Anda mengencangkan sekrup, bagian kerucut mendorong ke belakang dengan tekanan pegas yang stabil, dan gigi luar menggigit bahan dasar. Hal ini menjaga agar pengikat tidak lepas saat benda bergetar atau bergerak karena beban.

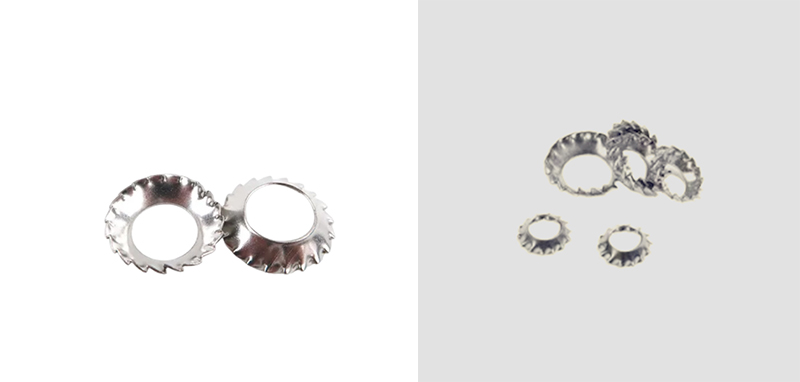

Countersunk External Tooth Serrated Conical Lock Washers

Panduan Instalasi

Berikut adalah panduan pemasangan Mesin Cuci Kunci Kerucut Bergerigi Gigi Eksternal Countersunk. Anda dapat menggunakannya sebagai referensi untuk pengoperasian Anda.

（1）Spesifikasi Pilihan

Cocokkan diameter dalam dan luar yang sesuai dari Mesin Cuci Kunci Kerucut Bergerigi Gigi Eksternal Countersunk dengan spesifikasi sekrup countersunk. Spesifikasinya harus konsisten agar tidak terlalu besar atau terlalu kecil, yang dapat mempengaruhi kesesuaian dan efek anti-longgar.

（2）Arah pemasangan (Titik kunci)

Permukaan cembung berbentuk kerucut + permukaan gigi luar menghadap ke arah kepala sekrup

Permukaan belakang yang rata harus melekat erat pada permukaan lembaran logam benda kerja

Jangan memasang dengan arah sebaliknya. Pemasangan dengan arah sebaliknya akan kehilangan fungsi pengencangan awal elastis dan penguncian permukaan gigi.

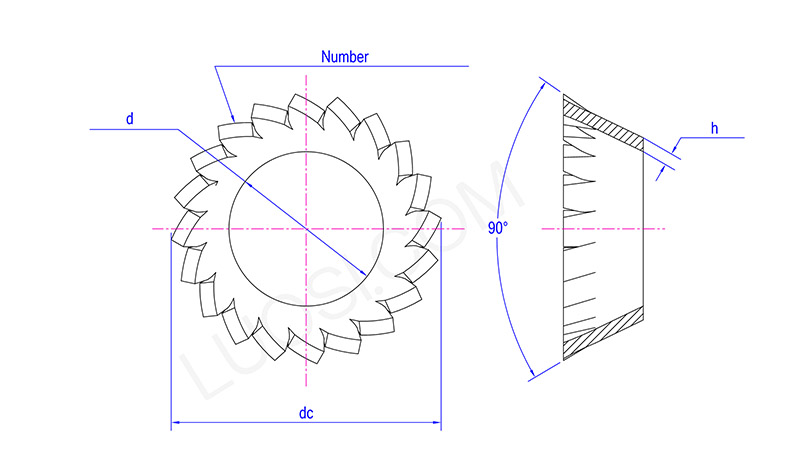

Countersunk External Tooth Serrated Conical Lock Washers

Senin	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
menit	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Jumlah Jumlah gigi min	10	12	12	14	14	16	18	20	26	28	30

(3) Sejajarkan mesin cuci dengan benar

Selipkan Mesin Cuci Kunci Kerucut Bergerigi Gigi Eksternal Countersunk ke sekrup countersunk, lalu masukkan seluruh set ke dalam lubang pemasangan. Kemiringan bagian dalam mesin cuci akan sejajar agar sesuai dengan sudut kepala sekrup.

(4) Kencangkan dengan tangan terlebih dahulu

Mulailah dengan memutar sekrup dengan tangan. Jaga agar tetap rata dengan mesin cuci dan pastikan lurus – tidak miring.

(5) Kencangkan sesuai torsi standar

Gunakan kunci pas dan kencangkan sesuai spesifikasi torsi biasa. Remas secukupnya hingga kerucutnya sedikit rata sehingga memberikan tegangan pegas, dan biarkan gigi bagian luar menggigit permukaan dengan lembut.

(6) Beberapa hal yang harus diperhatikan

Jangan terlalu mengencangkan – Tetap berpegang pada torsi yang disarankan. Jangan gunakan kunci pas untuk memalunya.

Jangan pernah menumpuk mesin cuci – Hanya gunakan satu mesin cuci untuk setiap sekrup. Menumpuknya akan menciptakan tekanan yang tidak merata, membengkokkan mesin cuci, dan mematikan kemampuan menguncinya.
