DIN137A Mesin Cuci Pegas Melengkung

Mesin Cuci Pegas Melengkung DIN137A yang diproduksi oleh Pabrik Xiaoguo® memiliki desain yang unik. Desain ini dapat memberikan gaya pramuat aksial yang stabil antar komponen seperti bantalan, menghilangkan jarak aksial, mencegah mesin cuci bergetar, sehingga tidak mempengaruhi penggunaan secara keseluruhan.

mengirimkan permintaan

Deskripsi Produk

Mesin Cuci Pegas Melengkung DIN137A adalah paking logam elastis dengan struktur lentur berbentuk busur tunggal atau ganda. Ini menghasilkan gaya preload elastis melalui deformasi busurnya sendiri dan dipasang di bawah baut dan mur. Ini digunakan untuk menghilangkan celah pada sambungan pengencang, mempertahankan gaya pramuat, mengkompensasi ekspansi atau keausan termal, dan menahan getaran sedang.

Nama	DIN137A Mesin Cuci Pegas Melengkung
Bahan	Baja tahan karat/baja paduan/baja karbon/kuningan/baja pegas
Standar	DIN137A
Benang	Metrik/Metrik
Ukuran	M2-M12
Menyelesaikan	Seng/Hitam/Alami/lain-lain
Dapat disesuaikan	YA
Mencicipi	YA

Pengenalan Struktur

Seperti apa struktur Mesin Cuci Pegas Melengkung DIN137A? Secara sederhana, ini adalah cincin logam kecil dengan bentuk busur.

【Bentuk keseluruhan】

Mesin Cuci Pegas Melengkung DIN137A bukanlah mesin cuci datar biasa. Jika Anda memegangnya dengan tangan, Anda akan melihatnya menonjol dengan sendirinya, tidak tetap rata. Tergantung pada tonjolannya, ada dua struktur utama:

（1）Bentuk busur gelombang tunggal (seperti jembatan lengkung kecil)

Seluruh mesin cuci berbentuk busur tunggal, dengan bagian tengah lebih tinggi dan sisi lebih rendah, menyerupai jembatan lengkung mini. Dalam keadaan bebas, tinggi alaminya jauh lebih besar dibandingkan ketebalannya. Jika diratakan akan menghasilkan gaya dorong terbalik.

（2）Multi-gelombang (seperti keripik kentang bergelombang)

Mesin cuci memiliki dua gelombang atau bahkan lebih, dengan puncak dan lembah bergantian dan melingkari keliling. Ketika struktur ini dikompresi, deformasinya tidak sebesar gelombang tunggal, tetapi elastisitasnya lebih seragam.

Kedua jenis mesin cuci ini sama-sama berbentuk cincin melingkar lengkap, dengan lubang di tengahnya dan tidak ada potongan di tepinya. Ketebalan bahannya sama seluruhnya.

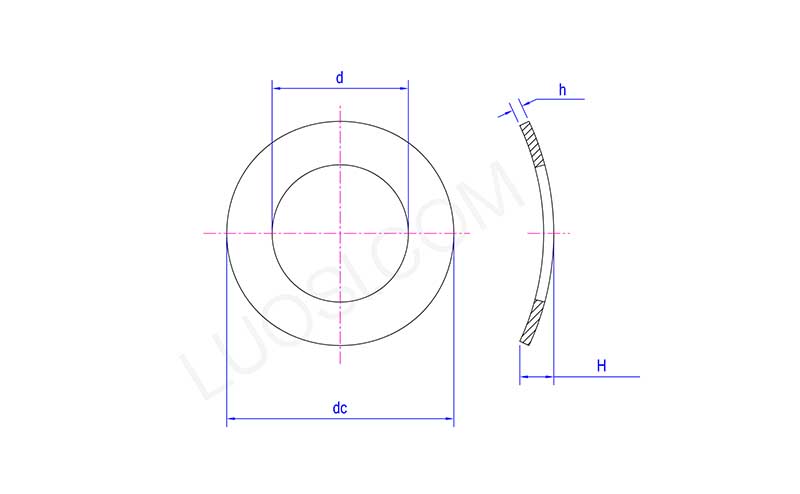

DIN137A Curved Spring Washer

Senin	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
menit	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
menit dc	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
DC maks	4.5	5.5	6	8	10	11	15	18
H menit	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Bagian struktural utama】

（1）Kontur berbentuk busur (inti)

Gasketnya tidak rata dalam keadaan bebasnya; sebaliknya, ia menghadirkan permukaan busur tunggal (seperti jembatan lengkung) atau beberapa riak (seperti gelombang) sepanjang arah melingkar.

Bentuk melengkung/gelombang inilah yang menjadi sumber elastisitas.

（2）Loop tertutup tanpa pemotongan

Mesin Cuci Pegas Melengkung DIN137A adalah cincin lengkap tanpa potongan spiral.

（3） Bagian ketebalan seragam

Ketebalan paking seragam di seluruh keliling, tanpa perubahan bertahap atau penipisan lokal.

（4） Rasio diameter luar dan diameter dalam

Perbandingan diameter luar dengan diameter dalam mempengaruhi kekakuan dan luas penyangga mesin cuci.
