Adaptor Steker Oli Pria Segi Enam Berongga

Desain kepala heksagonal dari produk inventaris Xiaoguo® "Adaptor Steker Oli Pria Berongga Segi Enam" cocok untuk transmisi torsi tinggi. Menggunakan kunci pas atau soket standar untuk pengoperasian memastikan pengikatan yang aman tanpa kendor.

Model:DIN910

mengirimkan permintaan

Deskripsi Produk

Adaptor Steker Oli Pria Berongga Segi Enam adalah komponen sambungan pipa hidraulik/pneumatik yang berbentuk heksagonal eksternal, dilengkapi struktur lubang tembus aksial, dan menggunakan antarmuka ulir eksternal. Pada dasarnya, ini adalah "steker berulir heksagonal dengan lubang tengah", yang dapat menutup port seperti steker biasa, dan juga memungkinkan fungsi tambahan seperti pengujian tekanan, pembuangan, pengambilan sampel, atau sambungan instrumen sementara melalui struktur berongga.

Dibandingkan dengan colokan padat biasa, perbedaan utamanya terletak pada hal berikut: Steker padat hanya dapat disegel dengan mudah, sedangkan adaptor heksagonal berongga adalah "saluran multifungsi" yang dapat melakukan berbagai operasi diagnostik dan pemeliharaan tanpa membongkar sistem.

Model TIDAK.	DIN910	Alur	Segi enam
Koneksi	Baut Biasa	Gaya Kepala	heksagonal
Standar	DIN, GB, ANSI, BSW, JIS, Gost	Nilai	8.8
Nada (P)	1,1 - 1,8 mm	Diameter	M3-M24
Panjang	6-50mm	Permukaan	Warna Primer

Spesifikasi Standar

Adaptor Steker Oli Pria Berongga Segi Enam terutama mematuhi standar DIN (Standar Industri Jerman), ISO (Organisasi Internasional untuk Standardisasi), dan GB (Standar Nasional Tiongkok), dll.

（1）Standar DIN: Salah satu standar paling universal. Spesifikasinya jelas. DIN 910 adalah standar khusus untuk sekrup berlubang heksagonal dengan bahu, dilengkapi ulir silinder (paralel) dan tangga penghenti, yang mencapai penyegelan melalui ring yang dapat diganti. Standar terkait lainnya mencakup DIN 908 (sekrup internal heksagonal), DIN 906 (sekrup ulir kerucut heksagonal), dan DIN 909 (sekrup eksternal ulir kerucut heksagonal).

（2）Standar ISO & GB: Penerapan Internasionalisasi dan Lokalisasi. ISO 9974-4 adalah standar internasional yang sepenuhnya mendefinisikan dimensi, desain, dan metode pengujian mur heksagonal eksternal dan internal yang digunakan dalam transmisi fluida umum dan peralatan umum. GB/T 2878.4-2011 dan GB/T 43077.4-2023 masing-masing mengadopsi standar ISO 6149-4 dan ISO 9974-4 dengan cara yang setara. Mur heksagonal yang memenuhi standar nasional ini dapat memiliki tekanan kerja maksimum hingga 63 MPa (sekitar 630 bar).

Metode Penyegelan Fitur Utama Tipe Benang Standar

DIN 906 Tapered (R) Penggerak soket segi enam, tanpa kerah Logam-ke-logam (ulir meruncing)

DIN 908 Penggerak soket segi enam Paralel (G/M), dengan kerah Cincin penyegel yang dapat diganti (tembaga, ED, O-ring)

DIN 910 Paralel (G/M) Kepala segi enam, dengan kerah Cincin penyegel yang dapat diganti

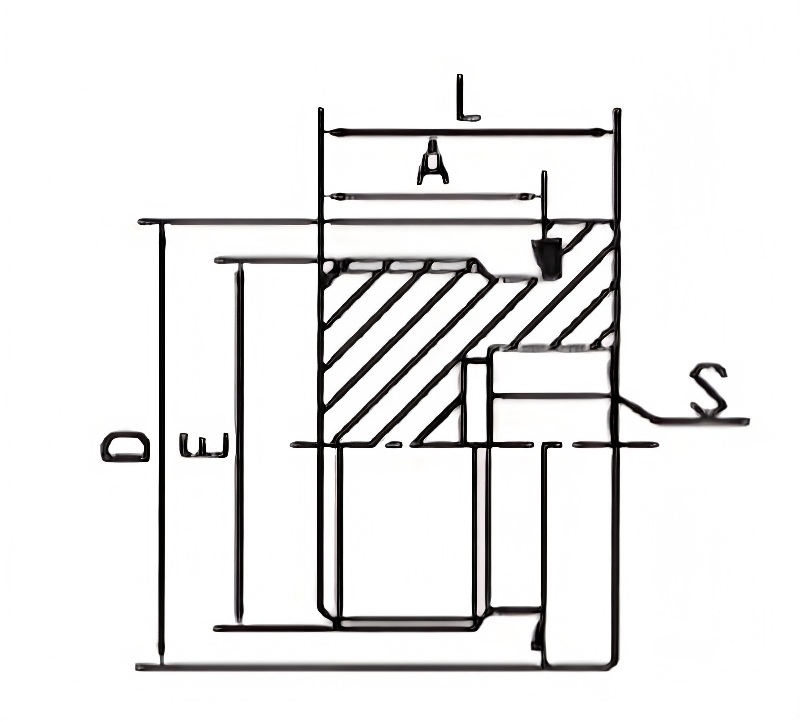

BAGIAN	BENANG	ED Tawanan	UKURAN
BAGIAN	E	ED Tawanan	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1.5	ED-12	12	17	6	17	15-25
TMN14	M14x1.5	ED-14	12	17	6	19	20-35
TMN16	M16x1.5	ED-16	12	17	8	22	25-40
TMN18	M18x1.5	ED-18	12	17	8	24	30-45
TMN20	M20x1.5	ED-20	14	19	10	26	35-50
TMN22	M22x1.5	ED-22	14	19	10	27	40-70
TMN24	M24x1.5	ED-24	14	19	10	29	40-70
TMN26	M26x1.5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Pertanyaan Umum

（1）Standar apa yang dipenuhi produk Anda?

Adaptor Steker Oli Pria Berongga Segi Enam kami diproduksi sesuai dengan standar DIN 910 (benang paralel dengan bushing, cincin penyegel yang dapat diganti) dan standar DIN 909 (benang berbentuk kerucut, penyegelan logam-ke-logam).

(2) Bahan apa yang dapat digunakan untuk Adaptor Steker Oli Pria Segi Enam Berongga?

Bahan standar meliputi baja karbon (grade 4.8, 6.8, 8.8, 10.9, 12.9), baja tahan karat (A2‑70, A4‑80, 304, 316), kuningan, dan aluminium. Kami juga menyediakan baja paduan untuk aplikasi berkekuatan tinggi.

（3）Apakah Anda menyediakan sampel? Berapa waktu tunggu untuk sampel?

Ya, sampel gratis tersedia untuk ukuran standar. Sampel yang ditebar dikirimkan dalam waktu 3–5 hari melalui pos kilat (DHL/FedEx). Sampel khusus memerlukan 15–20 hari untuk produksi.
