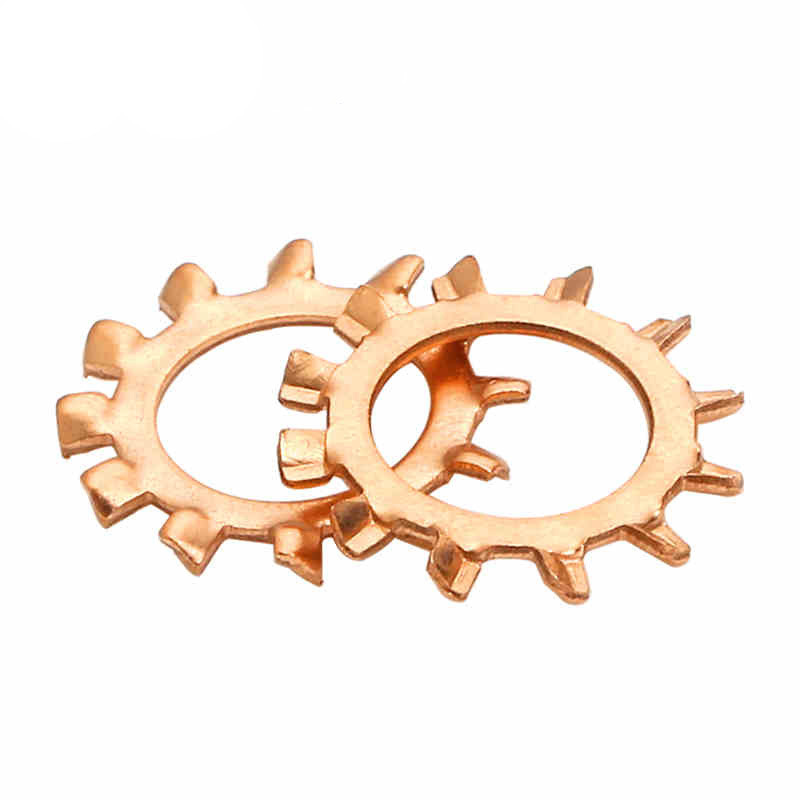

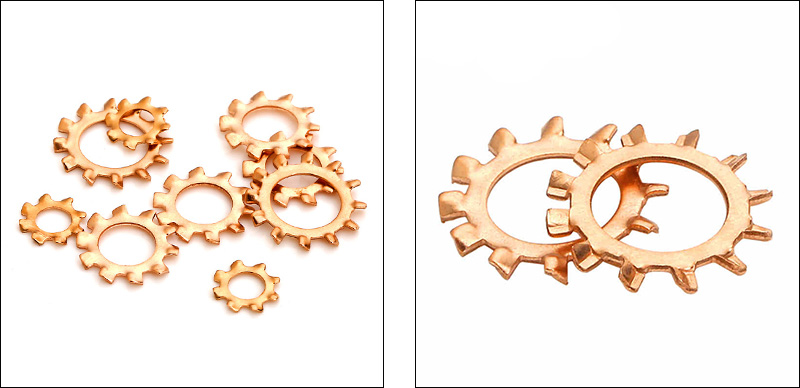

Mesin Cuci Kunci Bergerigi Luar

Jenis Mesin Cuci Kunci Bergigi Bergerigi Luar terutama diklasifikasikan berdasarkan aspek seperti struktur bentuk gigi, kekuatan menahan beban, dan fungsi khusus.

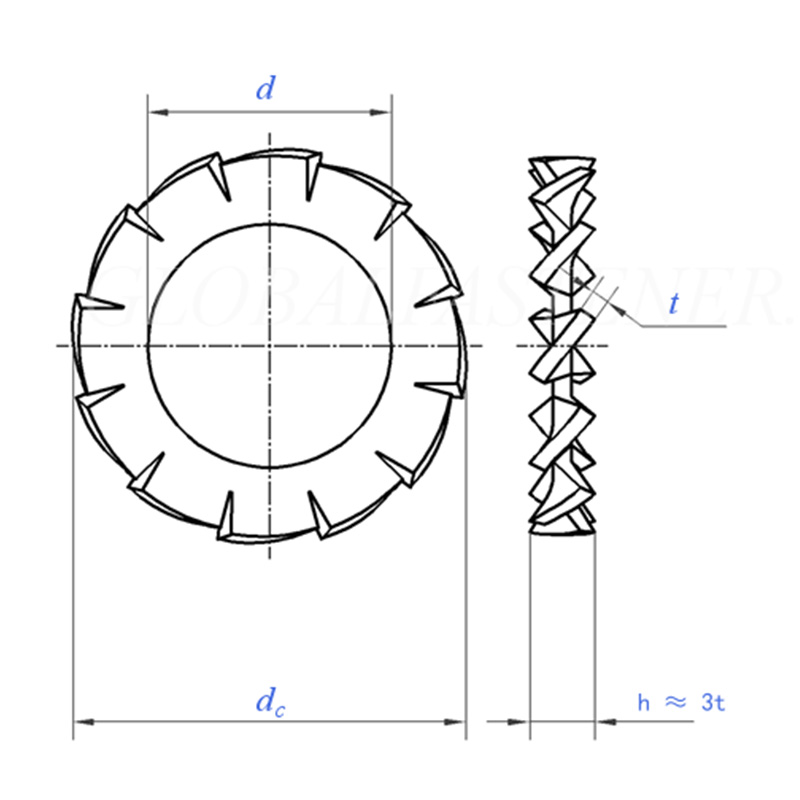

（1）DIN 6798

Standar DIN 6798 adalah spesifikasi yang paling banyak digunakan untuk Mesin Cuci Kunci Bergerigi Luar, dan terutama terdiri dari tiga bentuk:

①Cincin pengunci bergerigi luar

Gigi berada di lingkar luar dan disusun secara tumpang tindih, sehingga menghasilkan area kontak terluas.

②Cincin pengunci bergerigi bagian dalam

Giginya berada di ring bagian dalam dan cocok untuk sekrup berkepala kecil.

③Cincin pengunci berusuk berbentuk kerucut

Struktur kerucut, sudut countersunk 90°

（2）BW vs EOW

Menurut klasifikasi kekuatan beban, Mesin Cuci Kunci Bergerigi Luar dibagi menjadi tipe standar dan tipe tugas berat.

① Tipe Standar BW

Ia memiliki kedalaman gigi yang teratur, cocok untuk penggunaan industri normal dan pekerjaan perakitan umum. Kegunaan umum: barang elektronik, mesin umum, peralatan otomasi.

② Tipe Tugas Berat EOW

Muncul dengan gigi yang lebih dalam dan kinerja anti-longgar yang lebih baik, cocok untuk tempat dengan getaran berat dan beban berat. Kegunaan umum: suku cadang mobil, mesin getaran tinggi, proyek konstruksi dan struktur baja.

（3）Fungsi Khusus

①EOW Tumpang tindih

Struktur gigi khusus yang tumpang tindih, dirancang khusus untuk aplikasi dengan torsi yang relatif lemah. Dibandingkan dengan jenis gigi luar pada umumnya, gigi ini cocok untuk permukaan penyangga yang tidak rata, memiliki area kontak yang lebih besar, dan kondusif untuk distribusi beban.

②Pita Besar/Sempit

Sesuai dengan kebutuhan ruang aplikasi yang berbeda, (RDEFL/RDIFL) dan (RDIFS) disediakan untuk memenuhi permintaan area kontak yang berbeda-beda.

③RDD Mesin Cuci Bergigi Ganda

Permukaan bagian dalam dan luarnya bergerigi, cocok untuk aplikasi yang memerlukan persyaratan anti-longgaran yang lebih tinggi.

Pertanyaan Umum

（1）Apakah Mesin Cuci Kunci Bergigi Bergerigi Luar efektif terhadap getaran tinggi？

Ya, paking gigi luar lebih cocok untuk lingkungan dengan getaran tinggi dibandingkan paking gigi dalam, karena memiliki area kontak antar gigi yang lebih besar dan ikatan yang lebih dalam.

（2）Apakah gigi akan merusak bahan lunak seperti aluminium atau plastik?

Itu benar. Gigi yang tajam akan menusuk bahan yang lebih lembut dan meninggalkan penyok atau bahkan retak. Untuk komponen aluminium, Anda dapat meletakkan mesin cuci datar di antara mesin cuci kunci dan benda kerja untuk berperan sebagai penyangga. Sedangkan untuk komponen plastik, jangan langsung menggunakan mesin cuci gigi luar. Lebih baik memilih mesin cuci gigi bagian dalam atau menggunakan mesin cuci pipih yang lebih besar.

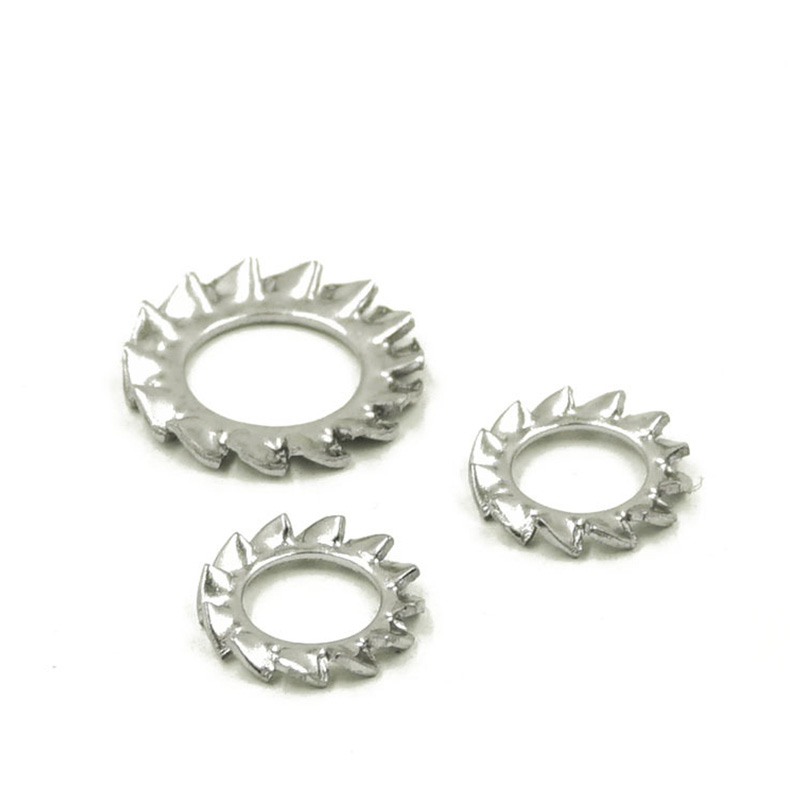

（3）Berapakah kekerasan khas dari Mesin Cuci Kunci Bergerigi Luar Baja Pegas?

Setelah perlakuan panas, kekerasan biasanya HRC 40–50 (kira-kira 400–530 HV).
