Wedges Jangkar Pasca Ketegangan

Kinerja utama

Kinerja Pasak Ketegangan Jangkar Wedges secara langsung menentukan keamanan struktural dan ketahanan proyek-proyek besar seperti jembatan dan bangunan. Dengan memilih Xiaoguo®, Anda akan mendapatkan jaminan andal yang mampu memenuhi standar paling ketat.

（1）Efisiensi penahan beban statis

Koefisien efisiensi ηa ≥ 0,95

Apakah sistem penahan dapat memanfaatkan kekuatan penuh untaian baja secara efisien

（2）Regangan total ultimat

εapu ≥ 2,0%

Mengukur keuletan sistem penahan pada kondisi batas untuk mencegah kegagalan getas

（3） Performa kelelahan

Tidak ada kegagalan setelah 2 juta siklus pemuatan

Memastikan bahwa struktur, seperti jembatan dan menara turbin angin, yang menerima beban dinamis jangka panjang, tidak akan rusak akibat kelelahan.

（4）Hilangnya gesekan di area penjangkaran

Total kerugian pada pembukaan jangkar + pembukaan terompet ≤ 6%

Mengurangi hilangnya pratekan efektif yang disebabkan oleh gesekan, sehingga mempengaruhi efisiensi tegangan dan pengendalian biaya.

（5）Jumlah retraksi blok baji

Jangkar retraksi rendah ≤ 0,5 mm; Jangkar biasa ≤ 6mm

Hal ini secara langsung mempengaruhi keakuratan penetapan pratekan. Semakin kecil retraksi, semakin kecil pula kerugian prategang selama pembentukan.

（6） Persyaratan kekerasan:

Wedges Jangkar Pasca Ketegangan: HRC 58-65; Pelat jangkar: HB ≥ 251

Pastikan permukaan komponen tahan aus dan tidak berubah bentuk atau roboh di bawah tekanan besar.

Klasifikasi

Wedges Jangkar Pasca Ketegangan dapat diklasifikasikan lebih lanjut menjadi banyak jenis. Kriteria klasifikasi utama didasarkan pada jumlah potongan, bentuk gigi bagian dalam, dan bentuk kerucut bagian luar. Fitur dan kegunaan struktural yang sesuai

【1】 jumlah potongan

（1）Dua potong

Karakteristik Struktural: Dua pelat penjepit berbentuk baji simetris, jika digabungkan, membentuk lubang melingkar di tengahnya

Aplikasi Khas: Jangkar kerja permanen, untuk penggunaan satu kali

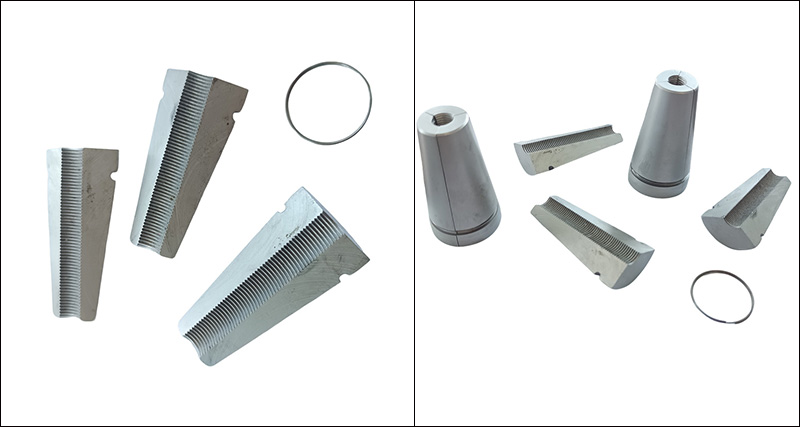

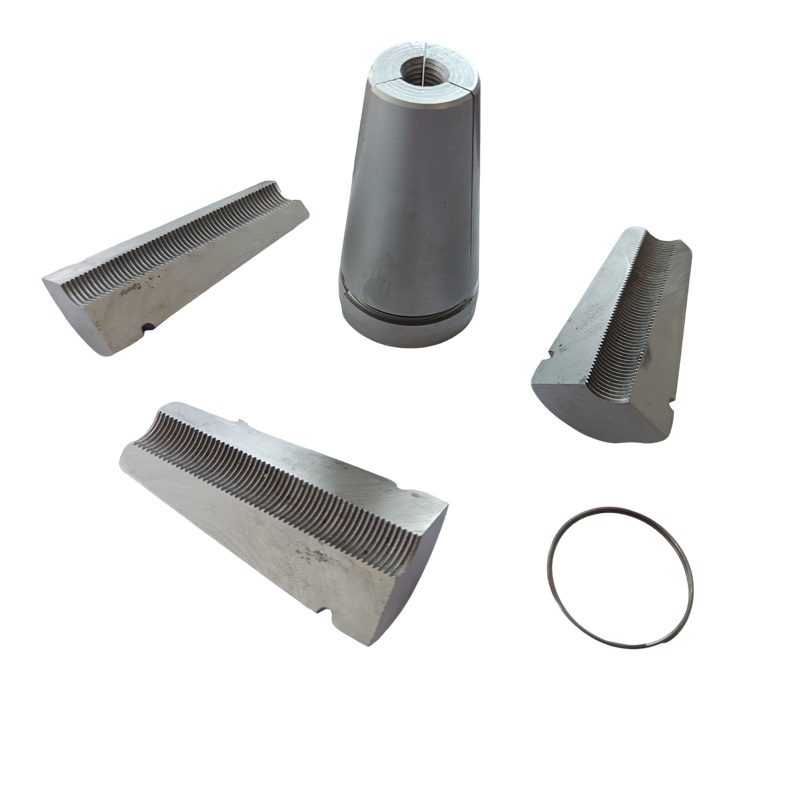

（2）Tiga potong

Karakteristik Struktural: Tiga pelat penjepit berbentuk baji terbagi rata, dengan celah di antaranya, memerlukan kumparan pegas untuk koordinasi

Aplikasi Khas: Alat jangkar, dapat digunakan kembali

【2】bentuk gigi bagian dalam

（1）Gigi melingkar

Karakteristik: Pasak Ketegangan Jangkar Wedges memiliki beberapa gigi menonjol melingkar independen, dengan ujung gigi yang tajam.

Untaian baja yang berlaku: Untaian baja standar (struktur 1×7)

（2）Benang spiral

Karakteristik: Benang internal spiral terus menerus

Untaian baja yang berlaku: Bundel kawat baja berkekuatan tinggi atau tulangan pratekan khusus

（3）Jenis kombinasi

Karakteristik: Gigi melingkar + Alur memanjang

Untaian baja yang berlaku: Meningkatkan pelepasan chip dan kinerja pengikatan

【3】bentuk kerucut luar

（1）Permukaan berbentuk kerucut tunggal

Karakteristik permukaan kerucut: Seluruh permukaan memiliki satu lancip (yang paling umum)

（2）Permukaan kerucut ganda

Karakteristik permukaan kerucut: Terdapat transisi sudut kecil di dekat ujung besar, sehingga meningkatkan distribusi gaya

（3）Dengan bagian pemandu

Karakteristik permukaan berbentuk kerucut: Bagian pemandu berbentuk silinder memanjang dari ujung kecil, memfasilitasi penyisipan awal
