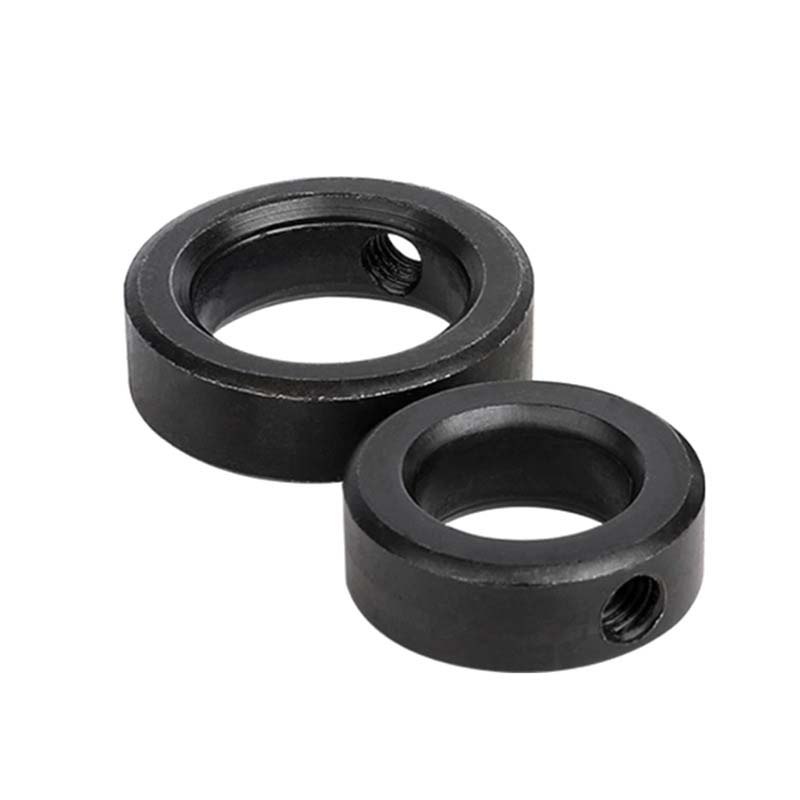

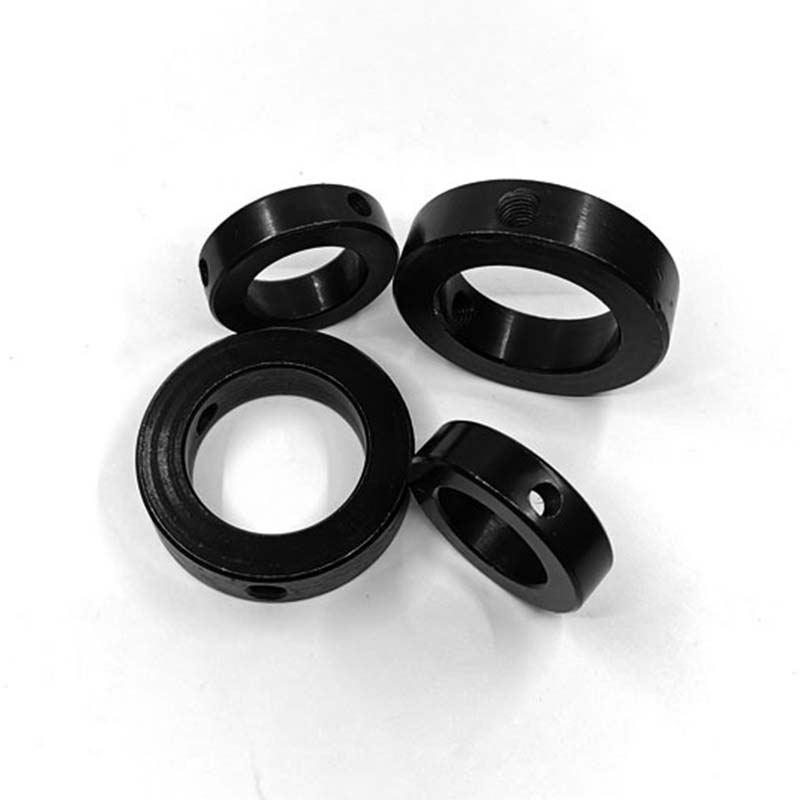

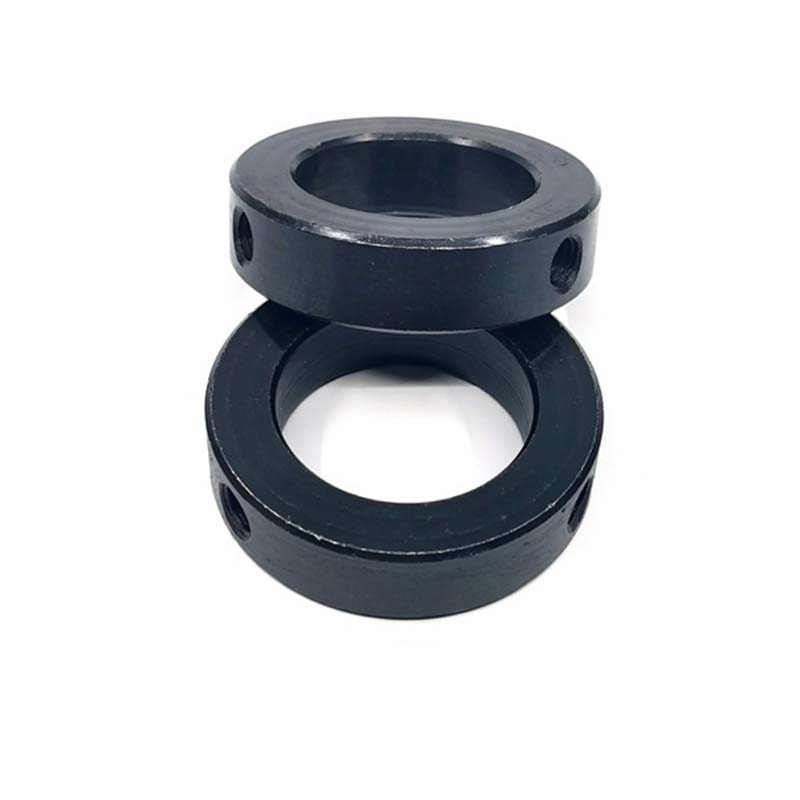

Cincin penahan pengunci berulir

Cincin pengunci berulir adalah komponen mekanis yang dirancang untuk mencegah koneksi berulir dari melonggarkan. Ini menggabungkan sekrup berulir dengan selongsong untuk mendistribusikan tekanan secara merata selama pemasangan, memastikan fit yang aman dan stabil.xiaoguo® adalah produsen pengikat profesional di Cina yang dapat menyesuaikan produk sesuai dengan kebutuhan pelanggan dan menyediakan sampel.

Model:GB/T 885-1986

mengirimkan permintaan

Deskripsi Produk

Cincin penahan pengunci berulir terbuat dari baja tahan karat atau baja karbon, yang kuat dan tahan karat. Permukaan telah mengalami perlakuan panas untuk memperpanjang masa pakai dan meningkatkan ketahanan aus. Bagian berulir telah mengalami perawatan pemotongan presisi untuk memastikan pengetatan dan perataan benang yang halus. Untuk digunakan di lingkungan yang keras, pelapisan seng-nikel atau pelapisan oksida hitam dapat dipilih untuk menambahkan lapisan tahan korosi ke permukaan. Bahan-bahan ini dapat beroperasi dalam kisaran suhu -40 ° C hingga 300 ° C, sehingga cincin penguncian ini digunakan dalam kondisi lingkungan yang ekstrem seperti lingkungan laut, tanaman bahan kimia, atau mesin kimia.

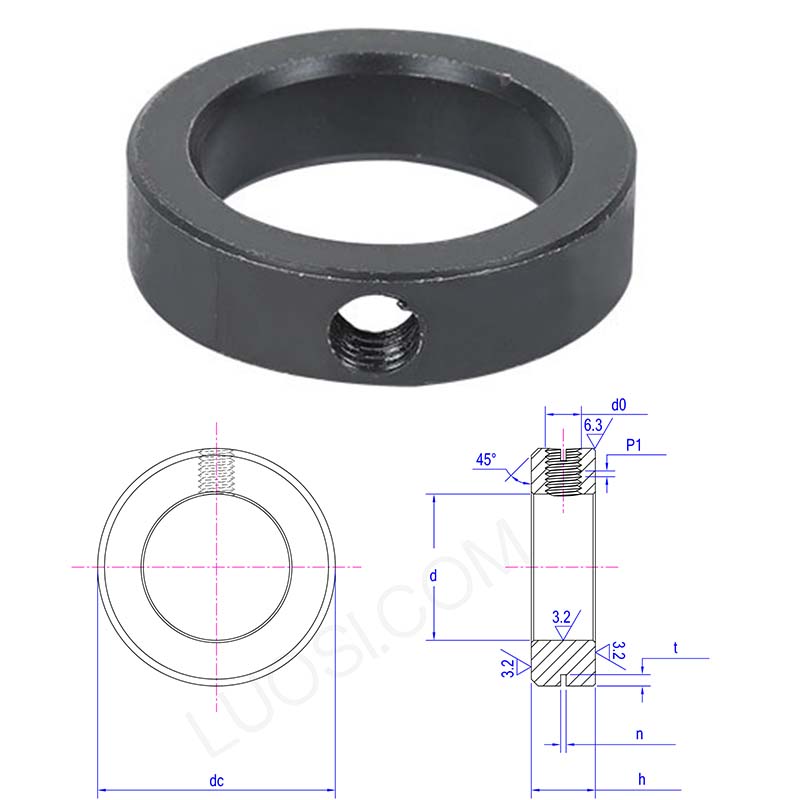

Threaded locking retaining ring

Senin	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d maks	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
Min	14	15	16	17	18	19	20	22	25	28	30
H max	12	12	12	12	12	12	12	12	14	14	14
H min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n mnt	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t maks	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplikasi

Cincin penahan penguncian berulir banyak digunakan dalam sistem transmisi daya, rakitan pompa, dan komponen robot, terutama dalam aplikasi di mana diperlukan untuk memastikan bahwa komponen diperbaiki dengan aman pada poros. Dengan karakteristik yang tahan getaran, mereka biasanya digunakan dalam sistem transmisi otomotif, gearbox turbin angin, dan sistem konveyor. Ini juga digunakan dalam industri kedirgantaraan.

Ini juga muncul dalam peralatan pertanian dan pengaturan energi terbarukan, melakukan pekerjaan yang solid untuk menjaga hal -hal tetap dalam kondisi yang berdebu dan basah atau ketika ada banyak torsi yang terlibat.

Apakah alat khusus diperlukan untuk pemasangan?

Tidak diperlukan alat khusus untuk operasi. Alat biasa (seperti kunci pas hex atau obeng) dapat digunakan untuk dengan mudah memasang cincin penahan penguncian berulir. Tidak ada penekan hidrolik atau perlengkapan khusus yang diperlukan untuk penyesuaian. Penyesuaian yang tepat dapat dicapai hanya dengan menggunakan sekrup berulir pada cincin pengunci.
