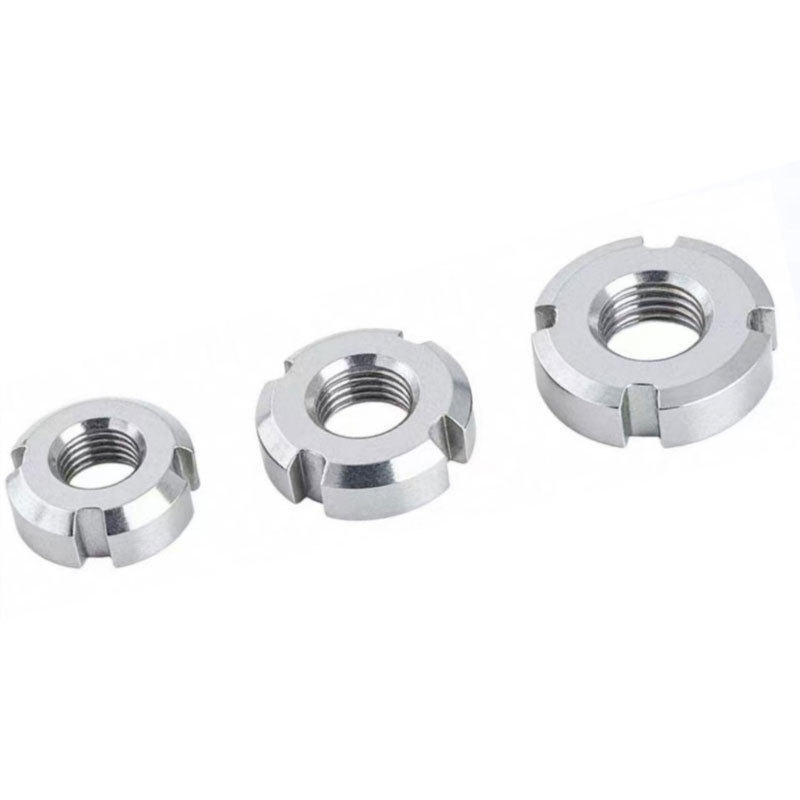

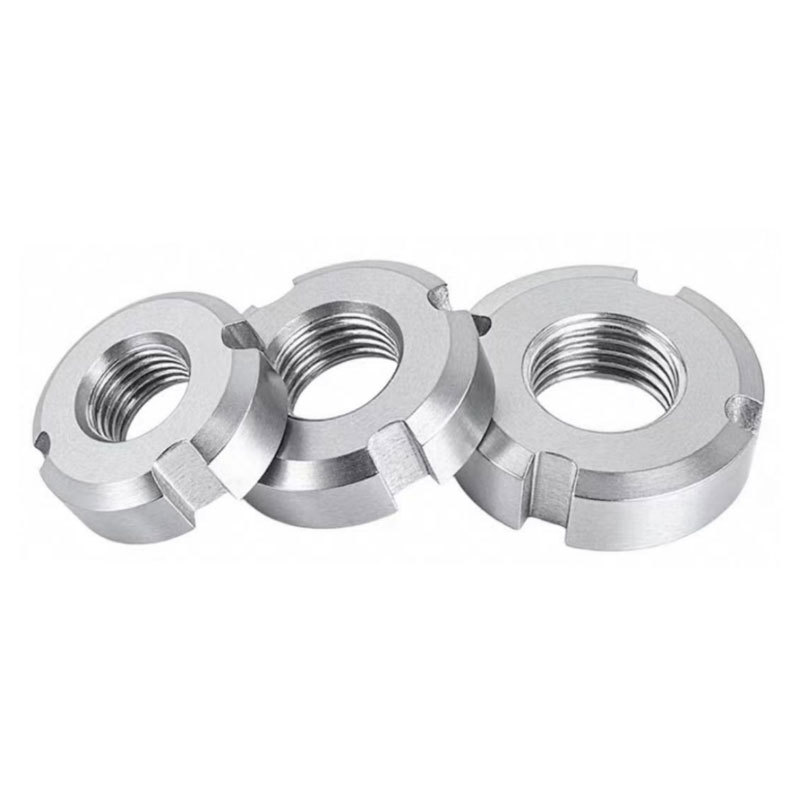

Mur Pengunci Bantalan

Mur pengunci bantalan China Xiaoguo® memiliki slot yang dirancang secara presisi yang menciptakan jarak aksial yang sangat halus saat komponen bantalan dipasang bersama, sehingga mencapai kondisi pemasangan yang optimal. Proses pembuatan mur pengunci Bearing yang diproduksi oleh pabrik di China sangat presisi.

mengirimkan permintaan

Deskripsi Produk

Bagaimana cara memilih ukuran yang sesuai?

Untuk memastikan mur pengunci bantalan dapat digunakan dengan benar, hal-hal berikut direkomendasikan untuk pemilihan:

(1) Tentukan spesifikasi thread: Ini adalah prasyarat utama. Untuk sistem metrik, lihat nilai M; untuk sistem imperial, lihat inci. [Catatan: Produk ini hanya menggunakan sekrup berulir halus. Saat memilih, pastikan untuk memeriksa pitch (seperti M16×1.5) untuk menghindari pemilihan spesifikasi ulir kasar.]

(2) Periksa dimensi kunci: Verifikasi diameter luar (dk) dan ketebalan (m) untuk memastikan mur memiliki ruang pemasangan yang cukup di dalam peralatan.

(3) Tentukan standar: Tentukan dengan jelas standar produk, seperti "Standar Nasional GB/T 812" atau "Standar Jerman DIN 981", untuk memastikan bahwa semua dimensi memiliki toleransi dan akurasi yang diperlukan.

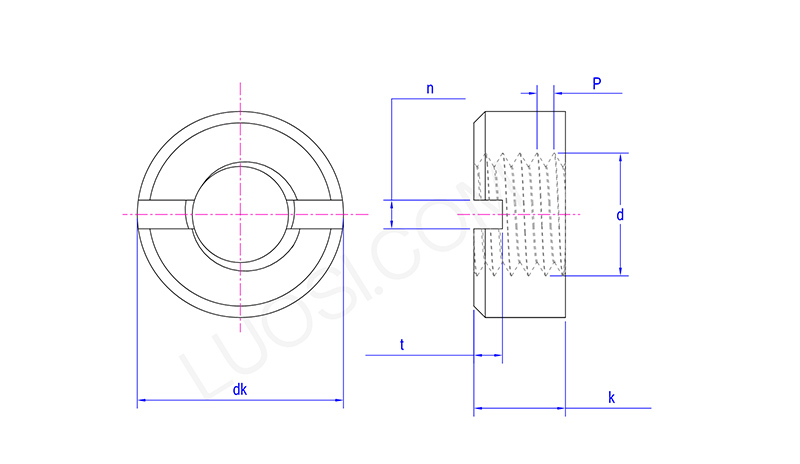

Bearing Lock Nut

Senin	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k menit	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n menit	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t menit	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
tidak maksimal	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Penjelasan Mendetail tentang Parameter Utama

Saat memilih ukuran mur pengunci Bantalan, harap berikan perhatian khusus pada parameter utama berikut:

（1）Spesifikasi ulir (D×P): Ini menunjukkan diameter nominal (D) dan pitch (P) ulir.

Misalnya, dalam M16×1.5, M16 mewakili diameter nominal 16mm, dan 1.5 mewakili pitch 1.5mm.

（2）Diameter Luar (dk): Dimensi luar maksimum mur, yang menentukan ruang minimum yang diperlukan untuk pemasangan.

（3）Ketebalan (m): Ketinggian aksial mur, yang mempengaruhi kekuatan dan lengan gaya pengunci.

（4）Jumlah slot (n) / Lebar slot (b) / Kedalaman slot (t): Parameter geometris untuk slotting, yang harus sesuai dengan dimensi perkakas profesional terkait (kunci pas dan pin pembuka/washer penahan).

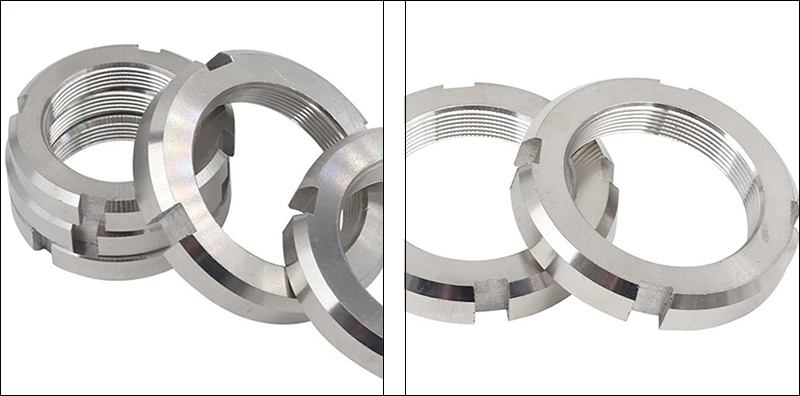

Bearing Lock Nut

Spesifikasi Umum Referensi Cepat

Berikut beberapa data spesifikasi standar yang umum digunakan:

Ambil mur pengunci bantalan GB/T 812-1988, (Metrik) sebagai contoh:

Spesifikasi benang: D×P	Diameter luar: dk (mm)	Ketebalan: m (mm)	Jumlah slot: n	Kedalaman slot: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Seleksi dan Penggunaan

（1）Konsistensi ulir: Semua mur pengunci bantalan dilengkapi dengan sekrup berulir halus. Harap verifikasi pitch untuk menghindari kebingungan dengan sekrup berulir kasar.

（2）Alat tambahan: Proses pembongkaran dan perakitan memerlukan penggunaan kunci pas berbentuk kait khusus.

（3）Aksesori anti-longgar: Untuk mencapai efek penguncian, aksesori tersebut harus digunakan bersama dengan ring penghenti (seperti GB/T 858) atau pin terbuka.

（4）Gambar teknis: Saat mendesain, harap selalu mengacu pada versi terbaru dari gambar teknis standar atau spesifikasi produk yang sesuai.
