DIN 1804 Kacang

Pemasok dan produsen Cina Xiaoguo® mengkhususkan diri pada mur DIN 1804 yang dapat digunakan kembali. Produk ini menawarkan efektivitas biaya tinggi dan secara efektif dapat mengurangi biaya pemeliharaan dalam jangka panjang. Jika Anda membeli mur DIN 1804 Massal, Anda akan mendapatkan harga yang lebih menguntungkan.

mengirimkan permintaan

Deskripsi Produk

Alat instalasi

Meskipun mur DIN 1804 memiliki struktur yang sederhana, pemasangan yang benar adalah kunci untuk memastikan kinerja pengunciannya.

(1) Alat inti: Kunci pas tipe kait (harus digunakan), standar umum adalah DIN 1810.

Ada berbagai bentuk:

1）Tipe tetap dengan hidung terangkat: Sesuai dengan standar DIN 1810, ini adalah opsi standar yang paling banyak digunakan.

2）Jenis berengsel/Dapat disesuaikan: Satu alat mencakup beberapa spesifikasi, cocok untuk situasi dengan kondisi kerja yang bervariasi.

3）Jenis kit: Seperti set 8 bagian, berisi berbagai spesifikasi, memfasilitasi manajemen dan penggunaan terpusat.

(2) Alat bantu: Kunci torsi: Untuk memastikan kontrol gaya penguncian yang tepat, banyak kunci pas tipe kait dirancang dengan antarmuka lidah persegi yang dapat dihubungkan ke kunci pas torsi. （3）Aksesori anti-longgar: Untuk mencapai efek anti-longgar, mur harus dipasangkan dengan perangkat anti-longgar yang sesuai, seperti mesin cuci pengunci atau perekat pengunci benang.

DIN 1804 Nut

Langkah-langkah instalasi

（1）Persiapan sebelum Pemasangan

Konfirmasikan spesifikasi: Pastikan spesifikasi ulir mur DIN 1804 konsisten dengan spesifikasi poros.

Inspeksi pembersihan: Bersihkan poros, ulir mur, dan permukaan sambungan kunci secara menyeluruh, dan periksa apakah ada gerinda atau kerusakan.

Konfirmasikan permukaan penahan beban: Selama pemasangan, sisi mur dengan permukaan mesin halus harus menghadap bantalan atau permukaan ujung benda kerja.

（2）Pengetatan awal

Penyisipan manual: Sejajarkan mur dengan ujung poros terlebih dahulu, lalu masukkan dengan tangan sebanyak 2 hingga 3 putaran.

（3）Perangkat anti-longgar

Pasang mesin cuci pengunci sesuai dengan skema anti-longgar (lidah bagian dalam harus sejajar dengan alur pasak pada poros) atau gunakan perekat pengunci ulir.

（4）Pengencangan terakhir

Masukkan hidung kunci pas kait yang menonjol dengan hati-hati ke dalam alur mur (perhatikan bahwa mulai dari spesifikasi M45x1.5, mur memiliki 6 alur, dan Anda perlu menerapkan gaya lebih merata)

（5）Penguncian dan Konfirmasi

Menggunakan anti-pelonggaran mekanis (cincin pengunci): Setelah mengencangkan mur, tekuk lidah luar cincin dan masukkan ke dalam slot mana pun pada mur untuk mendapatkan penguncian mekanis.

Gunakan bahan kimia anti pelonggaran (perekat pengunci benang): Oleskan setelah membersihkan benang dan sebelum mengencangkan, dan tunggu hingga sembuh.

Pemeriksaan akhir: Gunakan kunci momen untuk memeriksa ulang torsi.

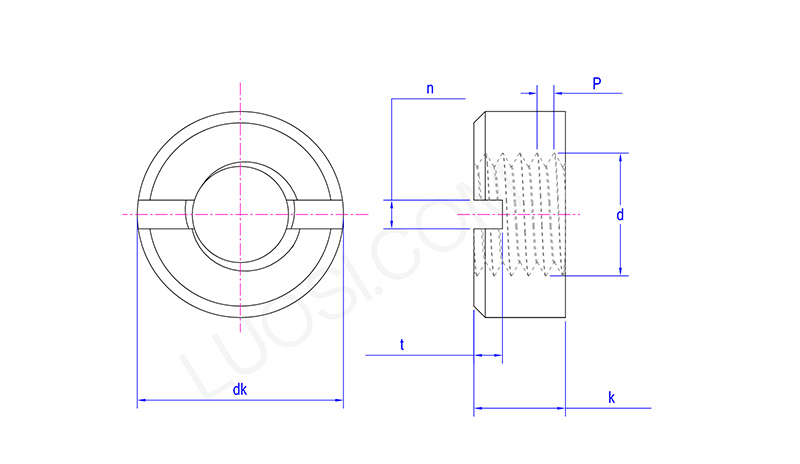

DIN 1804 Nut

Senin	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k menit	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n menit	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t menit	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
tidak maksimal	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Petunjuk Instalasi

（1）Jangan bingung dengan permukaan penahan beban: Pastikan permukaan d3 yang dikerjakan dengan mesin halus bersentuhan erat, dengan permukaan kasar menghadap ke arah pengoperasian alat.

（2）Nilai torsi sangat penting: torsi yang terlalu tinggi dapat merusak ulir atau menyebabkan deformasi poros; torsi yang tidak cukup tinggi menyebabkan gaya pra-pengencangan tidak mencukupi, sehingga mur DIN 1804 rentan kendor.

(3) Penggunaan alat yang benar: Pastikan ukuran kunci pas soket sama persis dengan diameter luar mur untuk menghindari kerusakan pada slot.

（4）Gaya pramuat harus diperhitungkan: Saat digunakan untuk menahan beban awal, gaya pramuat harus diatur secara tepat menggunakan metode profesional.

（5）Pemeriksaan rutin: Selama pengoperasian awal peralatan atau setelah perbaikan besar, perlu dilakukan pemeriksaan rutin terhadap status penguncian mur untuk mencegah kendor.
