Mesin Cuci Tab Baja Hitam Dengan Tab Panjang dan Sayap

Mesin Cuci Tab Baja Hitam Dengan Tab Panjang dan Sayap yang diproduksi oleh pabrik Xiaoguo® memiliki struktur sederhana, yang mudah dioperasikan dan digunakan. Selama pemasangan, hanya diperlukan kunci pas biasa, dan tidak diperlukan alat tambahan.

mengirimkan permintaan

Deskripsi Produk

Pemasangan Mesin Cuci Tab Baja Hitam Dengan Tab Panjang dan Sayap melibatkan empat langkah sederhana. Harap ikuti urutan pengoperasian berikut untuk memastikan efek penguncian yang aman.

【1】Alat

Kunci pas (digunakan untuk mengencangkan mur atau baut)

Tang runcing atau tang pipih (digunakan untuk menekuk bagian telinga)

(Opsional) Palu + obeng Phillips (untuk ring yang lebih tebal)

Black Steel Tab Washers With Long Tab and Wing

【2】Langkah-langkah instalasi

（1）Pasang mesin cuci

Masukkan baut melalui lubang benda kerja. Pasang Mesin Cuci Tab Baja Hitam Dengan Tab Panjang dan Sayap ke dalam baut, jaga agar tab panjang dan tab pendek menghadap ke luar. Pastikan mesin cuci terletak rata dengan permukaan. Kencangkan mur dengan tangan, jangan kencangkan dulu.

（2） Kencangkan murnya

Gunakan kunci pas untuk mengencangkan mur hingga mencapai torsi yang diperlukan.

（3）Tekuk tab pendek

Ambil tab pendek dengan tang dan lipat ke atas. Tekuk hingga rapat pada salah satu permukaan mur yang rata.

（4）Tekuk tab panjang

Gunakan tang untuk membengkokkan tab panjang ke bawah atau ke samping. Lipat ke dalam alur pada bagian tersebut, atau tekuk dengan kuat pada tepi bagian.

Black Steel Tab Washers With Long Tab and Wing

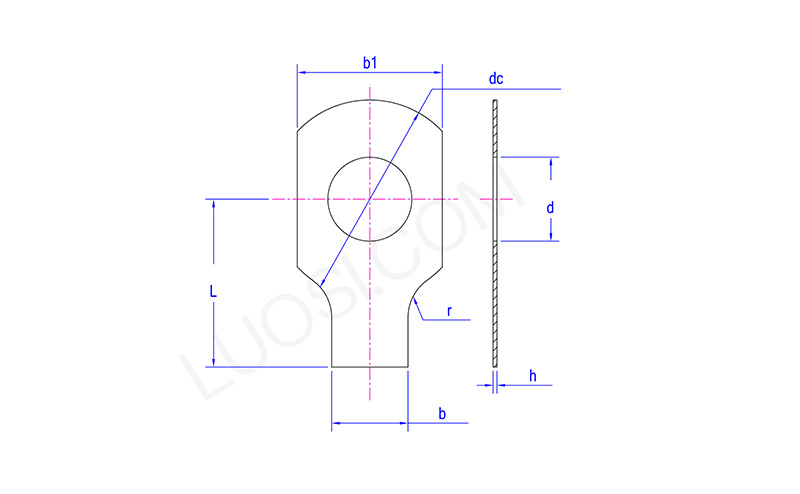

Senin	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
menit	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC maks	10	14	17	19	22	26	32	32	40	45	45
menit dc	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L mnt	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Inspeksi instalasi

Telinga pendek terpasang erat pada bidang mur, mencegah mur berputar.

Telinga panjang terpasang erat dan Mesin Cuci Tab Baja Hitam Dengan Tab Panjang dan Sayap tidak dapat berputar relatif terhadap benda kerja.

Kedua bagian telinga tidak retak dan tidak bengkok atau rusak berlebihan.

【4】Catatan untuk Perhatian

(1) Sekali pakai: Setelah pemasangan, potongan telinga ditekuk secara permanen. Saat melepas, mereka harus diluruskan dengan cara dipalu atau dipotong. Mesin Cuci Tab Baja Hitam Dengan Tab Panjang dan Sayap tidak dapat digunakan kembali.

（2）Jangan membungkuk secara berlebihan: Membengkokkan berulang kali atau sudut menekuk yang berlebihan dapat menyebabkan akar penutup telinga patah, sehingga kehilangan fungsi pengunciannya.

（3）Jangan salah: telinga pendek harus selalu mengarah ke atas, dan telinga panjang harus mengarah ke bawah.
