Pencuci Tab Dengan Tab Panjang Dan Pendek

Mesin cuci Tab dengan tab panjang dan pendek yang diproduksi oleh pabrik Xiaoguo® dikunci secara mekanis, bukan dengan gesekan. Penguncian mekanis pada dasarnya mencegah rotasi dan efek pengunciannya sangat jelas.

mengirimkan permintaan

Deskripsi Produk

Mesin cuci Tab dengan tab panjang dan pendek, yang sesuai dengan cincin pengunci mekanis DIN 463, merupakan cincin anti-pelonggaran pengunci mekanis murni satu bagian. Ini dibentuk melalui satu proses die-casting, menampilkan satu earpiece panjang dan satu earpiece pendek, dengan kedua earpiece membentuk sudut kira-kira 90°. Ini digunakan untuk baut / mur heksagonal, mencapai anti-longgar melalui pembengkokan satu bagian telinga yang panjang dan satu bagian telinga yang pendek, dan cocok untuk kondisi getaran tinggi, beban dinamis dan ekspansi termal dan kontraksi. Struktur ini sepenuhnya dapat mencegah rotasi relatif mur atau baut, sehingga menghasilkan penguncian mekanis yang andal.

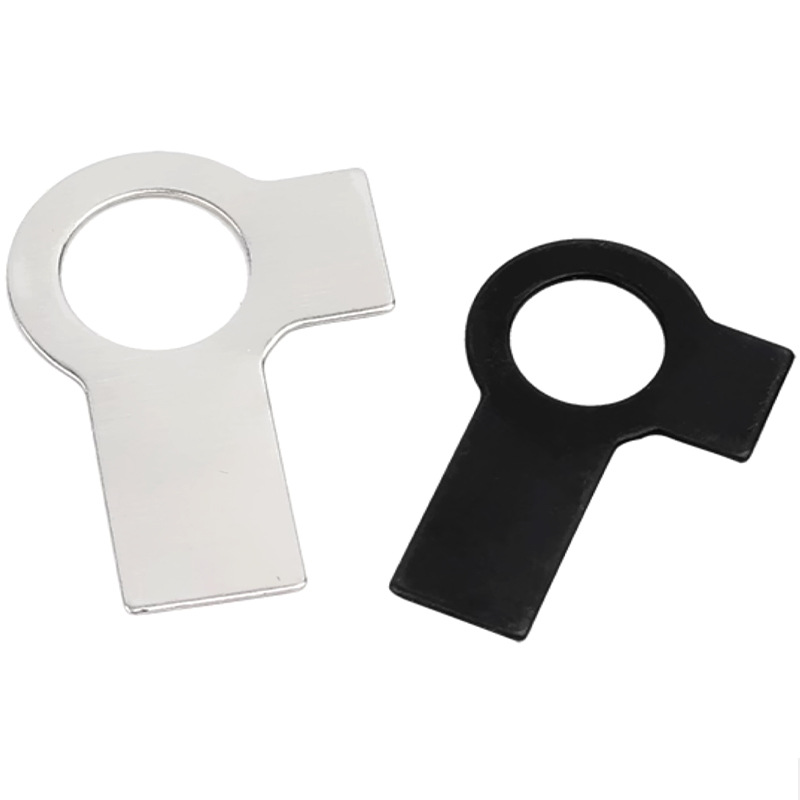

< style="text-align:center;"> Tab Washers With Long And Short Tab

Fitur struktural

Fitur struktural mesin cuci Tab dengan tab panjang dan pendek adalah sebagai berikut:

（1） Cetakan stempel terintegrasi

Seluruh mesin cuci Tab dengan tab panjang dan pendek terbuat dari satu lembar logam melalui proses stamping dingin. Tidak ada pengelasan atau komponen tambahan, sehingga menghasilkan struktur sederhana, kekuatan tinggi, dan biaya rendah.

(2)Desain telinga ganda (satu panjang dan satu pendek)

Bagian utama mesin cuci Tab dengan tab panjang dan pendek berbentuk lingkaran, dan dua penutup telinga memanjang ke luar di sepanjang tepi luar:

Tab Pendek: Panjangnya pendek

Tab Panjang: Panjangnya lebih panjang

Kedua potongan telinga membentuk sudut kurang lebih 90 derajat satu sama lain.

（3）Ada struktur pelepas stres di akar penutup telinga.

Pada titik sambungan antara penutup telinga dan badan melingkar, sudut membulat atau sedikit kontraksi lebar dirancang untuk mengurangi konsentrasi tegangan selama pembengkokan dan mencegah patahnya penutup telinga.

（4） Badan berbentuk silinder

Ketebalan tubuhnya seragam. Tidak ada gigi atau permukaan miring pada tubuhnya, dan permukaannya biasanya halus.

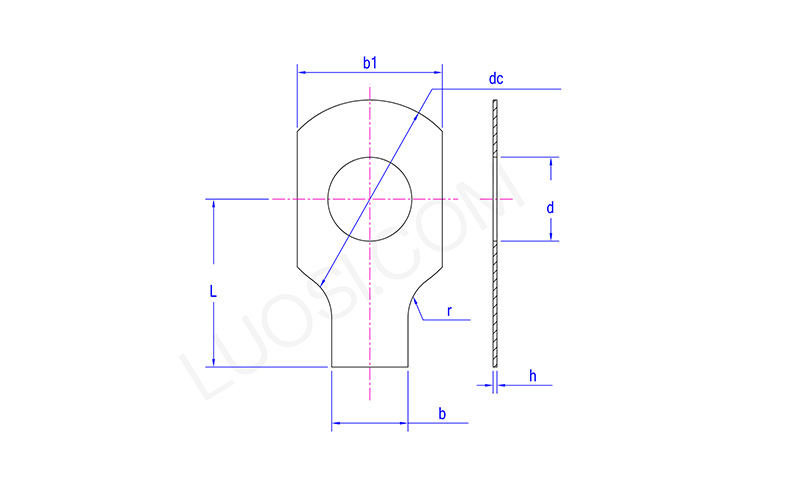

< style="text-align:center;"> Tab Washers With Long And Short Tab

Senin	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
menit	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC maks	10	14	17	19	22	26	32	32	40	45	45
menit dc	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L mnt	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
