Mesin Cuci Tab Dengan Tab Panjang Dan Sayap

Mesin Cuci Tab dengan Tab Panjang dan Sayap yang diproduksi oleh pabrik Xiaoguo® memiliki keandalan yang sangat tinggi dalam hal fungsi anti-longgar. Bahkan dalam kondisi getaran dan benturan yang terus menerus, mereka dapat mempertahankan kondisi penguncian yang baik.

mengirimkan permintaan

Deskripsi Produk

Prinsip kerja Mesin Cuci Tab dengan Tab Panjang dan Sayap didasarkan pada penguncian mekanis murni, bukan gesekan atau elastisitas. Mekanisme intinya adalah menekuk kedua bagian telinga, sehingga secara fisik mencegah mur (atau kepala baut) berputar relatif terhadap benda kerja.

【1】Pekerjaan khususproses

（1）Pemasangan normal, dengan tab telinga disediakan

Pasang Tab Washers dengan Long Tab dan Wings pada baut, lalu kencangkan mur. Pada titik ini, kedua tab telinga tetap lurus dan tidak bengkok.

（2） Tekuk telinga pendek dan kunci mur

Gunakan tang untuk membengkokkan kuping pendek ke atas, sehingga menempel erat pada salah satu sisi mur. Telinga yang pendek harus menempel pada bidang mur agar tidak berputar.

（3） Tekuk telinga yang panjang dan kencangkan Pencuci Tab dengan Tab Panjang dan Sayap

Tekuk kuping yang panjang ke bawah atau ke samping, sehingga dapat mencengkeram tepi benda kerja, memasukkannya ke dalam lubang slot pada benda kerja, atau bersandar pada tonjolan tetap.

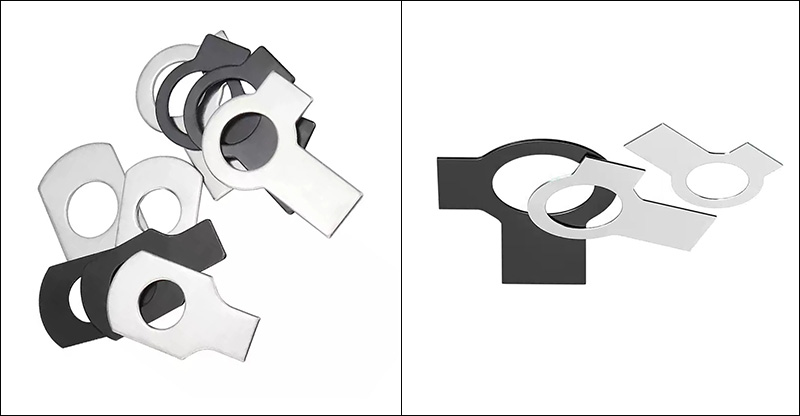

Tab Washers With Long Tab And Wings

【2】 Penentuan efek akhir

Telinga panjang memasang mesin cuci pada benda kerja, memastikan mesin cuci tidak dapat berputar.

Telinga yang pendek mengunci mur dan mesin cuci menjadi satu, dan mur juga tidak dapat berputar.

Karena tidak ada gerakan relatif yang dapat terjadi antara mesin cuci dan mur, sambungan baut terkunci sepenuhnya.

【3】Perbedaan dari mekanisme anti-longgaran berbasis gesekan

Kunci gesekan: Mencegah rotasi dengan menciptakan hambatan. Getaran dapat mengatasi resistensi ini dan menyebabkan kelonggaran.

Pencuci Tab dengan Tab Panjang dan Sayap: Melalui gangguan fisik langsung, selama bagian telinga tidak bengkok atau rusak, mur sama sekali tidak akan berputar. Mekanisme penguncian ini tidak terpengaruh oleh getaran, pelumasan, atau perubahan suhu.

Tab Washers With Long Tab And Wings

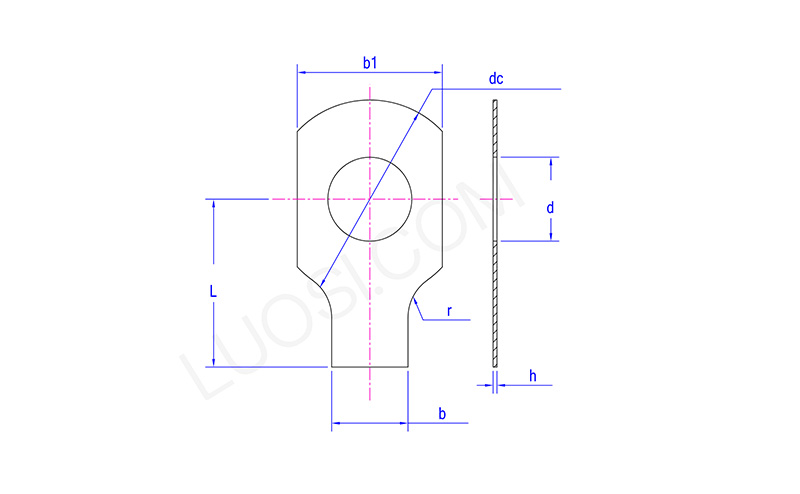

Senin	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
menit	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC maks	10	14	17	19	22	26	32	32	40	45	45
menit dc	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L mnt	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
