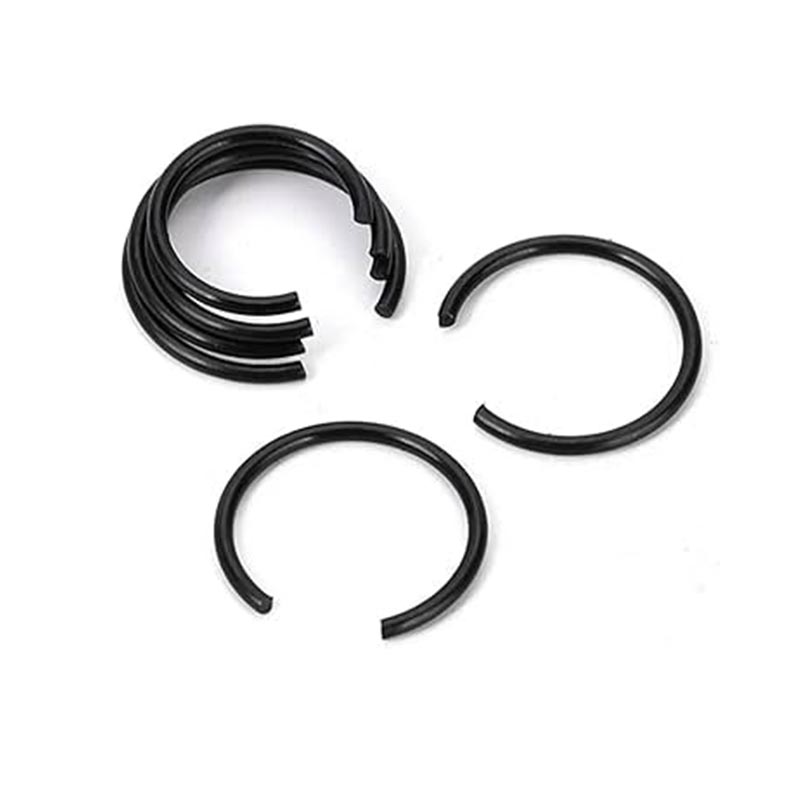

Cincin Jepret Kawat Bulat Penjepit Lingkaran

Cincin Jepret Kawat Bulat Circlip yang diproduksi oleh pabrik Xiaoguo® dikontrol secara tepat dalam hal toleransi ukuran, dipasang erat dengan lubang dan slot melingkar yang sesuai, memastikan pengoperasian yang lebih stabil.

mengirimkan permintaan

Deskripsi Produk

Berikut ini adalah pengenalan prinsip kerja dari Circlip Round Wire Snap Rings.

1. Landasan Struktural

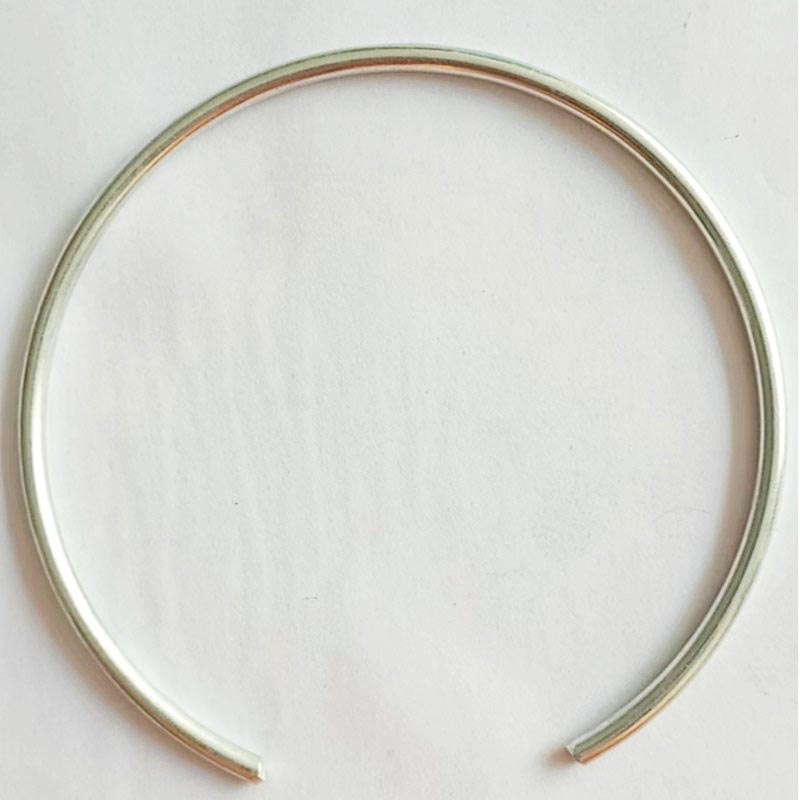

Cincin Jepret Kawat Bulat Circlip dibentuk dengan melilitkan kawat baja pegas berpenampang bulat menjadi cincin melingkar dengan bukaan.

Dalam keadaan bebas, diameter luarnya sedikit lebih besar dari diameter lubang pemasangan target. Karena penampangnya melingkar, seluruh cincin tidak memiliki tepi yang tajam, sehingga tidak akan menggores dinding lubang atau bagian yang berpasangan selama pemasangan atau penggunaan.

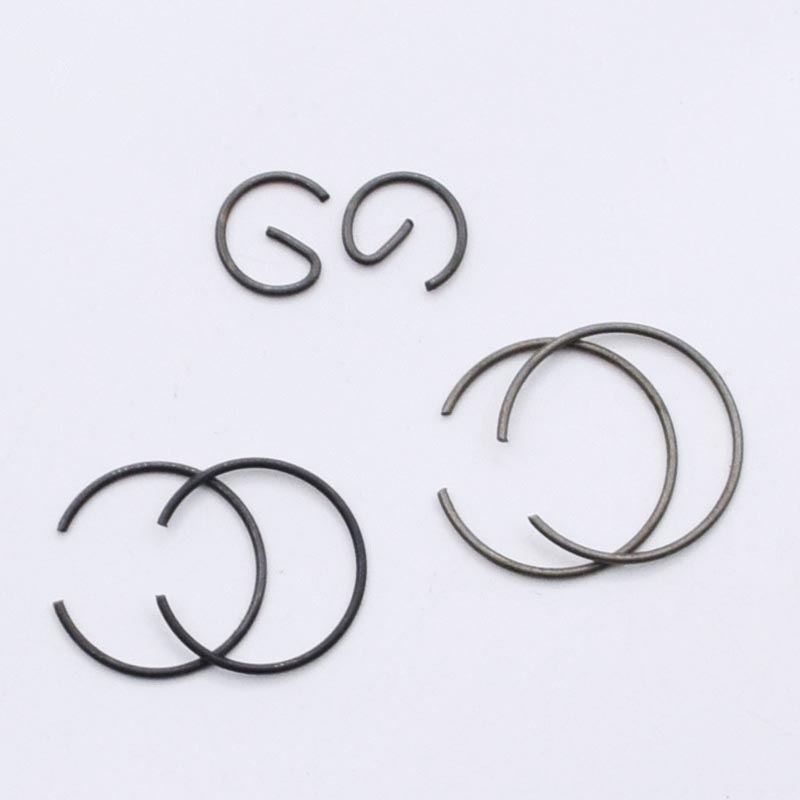

Circlip Round Wire Snap Rings

2. Proses instalasi

Kompres

Gunakan tang rahang soket untuk memegang kedua ujung bukaan, dan berikan kekuatan untuk menekan tang. Pada titik ini, Cincin Jepret Kawat Bulat Circlip dikompresi secara radial, diameter luarnya menjadi lebih kecil, dan berubah menjadi cincin melingkar yang lebih kecil dari diameter lubang pemasangan.

Masukkan ke dalam lubang

Dalam keadaan terkompresi, masukkan cincin penahan secara keseluruhan ke dalam lubang dan dorong ke posisi alur melingkar yang telah dikerjakan sebelumnya.

Melepaskan

Lepaskan klem pengunci. Cincin penahan kehilangan batasan gaya eksternal dan, dengan mengandalkan energi potensial elastis yang tersimpan, mengembang ke luar.

Karena diameter luar dalam keadaan bebas lebih besar dari diameter lubang, cincin penahan akan terpasang erat ke dasar alur dan tidak dapat ditarik keluar dari lubang.

Penyelesaian penentuan posisi

Setelah cincin penahan dimasukkan ke dalam alur, permukaan anak tangga berbentuk lingkaran halus terbentuk di dalam lubang. Bagian yang akan diposisikan harus melekat erat pada anak tangga ini, sehingga dibatasi pada posisi aksial tertentu di dalam lubang dan tidak dapat meluncur keluar.

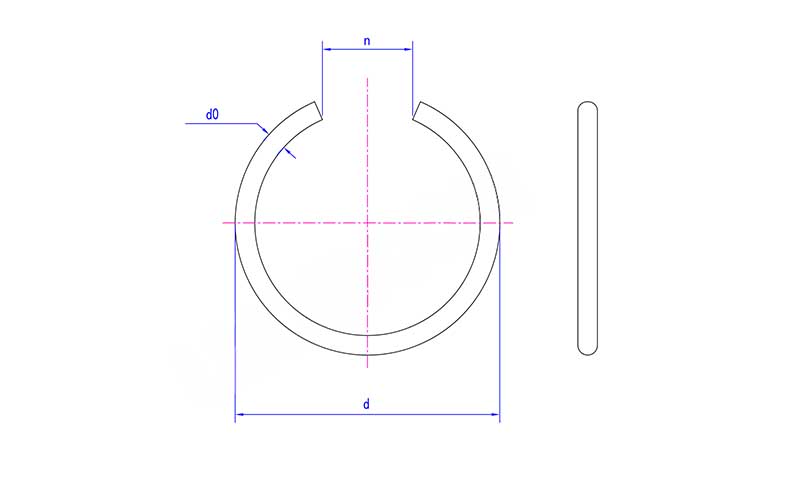

Circlip Round Wire Snap Rings

Senin	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
menit	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Rincian prinsip kerja inti

Keadaan bebas: Diameter luar > Diameter lubang, tidak dapat langsung dimasukkan ke dalam lubang

Keadaan terkompresi: Diameter luar

Masukkan ke dalam slot: Pertahankan kondisi terkompresi, dan kirim ke posisi alur

Setelah dilepaskan, kondisi kerja: Diameter luar pulih > Diameter lubang (dibatasi oleh dinding alur), gaya pemulihan elastis diubah menjadi tekanan radial, menyebabkan Cincin Jepret Kawat Bulat Circlip menempel erat ke bagian bawah alur
