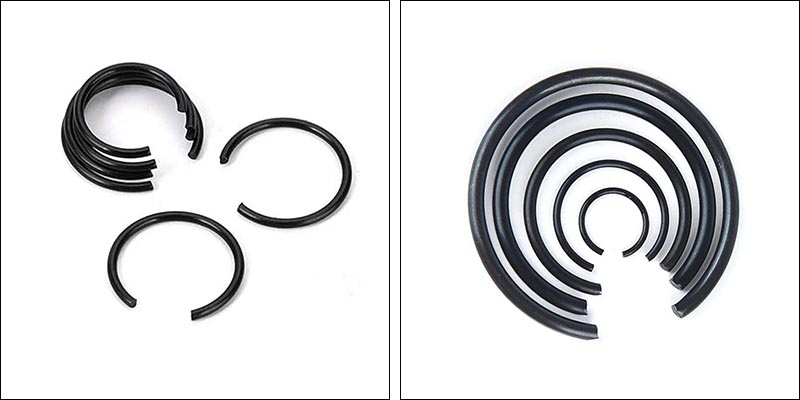

Poros Cincin Snap Kawat Bulat

Poros Cincin Jepret Kawat Bulat adalah jenis pengikat posisi aksial dengan struktur sederhana, biaya rendah, dan pemasangan mudah. Mereka dibuat dengan melilitkan dan memotong kabel baja pegas berpenampang bulat, dan bentuknya adalah cincin berbentuk C dengan bukaan. Dengan memanfaatkan elastisitasnya sendiri, bahan-bahan tersebut dapat masuk ke dalam alur setengah lingkaran pada poros untuk membentuk "bahu" untuk memasang komponen seperti bantalan dan roda gigi, mencegahnya bergerak secara aksial pada poros.

Struktur inti dan prinsip pemasangan

Dengan mengandalkan deformasi elastis, Poros Cincin Jepret Kawat Bulat dengan diameter luar lebih besar dari diameter poros akan mengembang saat dipasang, masuk ke dalam alur setengah lingkaran di bagian atas poros, dan memantul sepenuhnya ke bagian bawah alur setelah dilepaskan untuk mencapai fiksasi.

Tipe pembukaan

Ini dibagi menjadi dua jenis: satu dengan lubang perkakas (yang dapat dirakit dan dibongkar menggunakan tang pengunci) dan yang lainnya tanpa lubang (untuk memudahkan pemasangan, sudut pemotongan penjepit tertentu biasanya dibiarkan di ujungnya).

Bentuk penampang

Penggunaan Kawat Bulat sangat kontras dengan cincin penahan Bagian Persegi/Persegi Panjang yang dibentuk dengan cara dicap.

Keunggulan produk

Dengan mempertimbangkan fitur struktural Poros Cincin Snap Kawat Bulat, keunggulan dan karakteristik inti berikut ditunjukkan:

Nilai uang yang tinggi

Poros Cincin Snap Kawat Bulat terbuat dari kawat baja sebagai bahan bakunya, yang hampir tidak menghasilkan limbah tepi atau sudut. Hal ini menghindari tingginya biaya cetakan dan merupakan pilihan yang ekonomis dan efisien.

Instalasi mudah

Pemasangan dan pembongkaran biasanya dapat diselesaikan menggunakan tang pengunci standar, yang membantu meningkatkan efisiensi perakitan dan pemeliharaan.

 Ruang kompak

Ini memiliki desain yang kompak dan tidak memakan banyak ruang pada poros atau di dalam lubang. Itu membuatnya cocok untuk tempat sempit yang ruangnya terbatas.

 Karakteristik penahan beban

Besarnya daya dorong yang dapat ditanganinya biasanya lebih kecil dibandingkan dengan tipe penampang melingkar atau persegi panjang. Jadi lebih cocok untuk beban ringan hingga sedang.

Pemilihan bahan

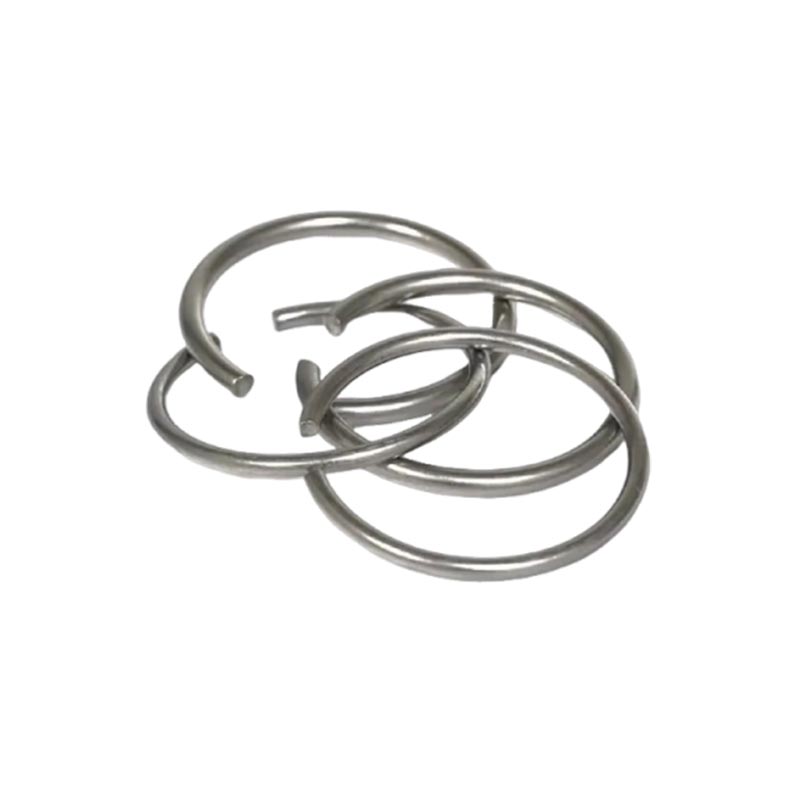

Poros Snap Ring Kawat Bulat umumnya terbuat dari baja pegas atau baja tahan karat. Anda juga dapat memilih pelapis permukaan seperti oksida hitam atau fosfat untuk memberikan perlindungan karat.

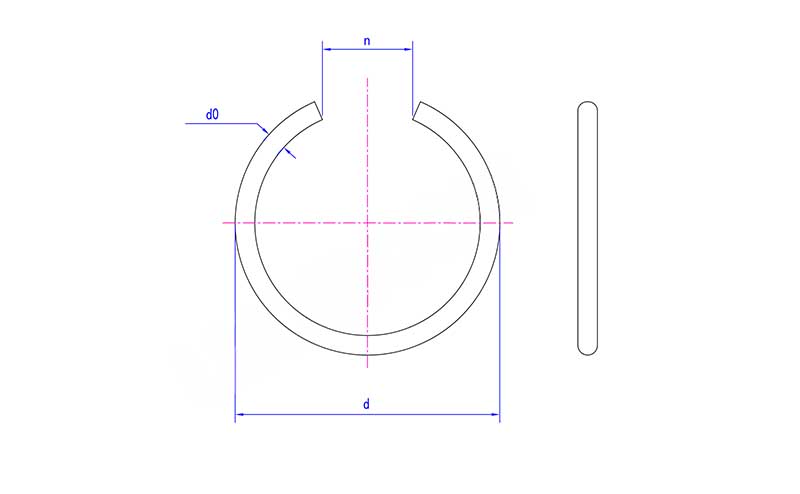

Senin	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
menit	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
