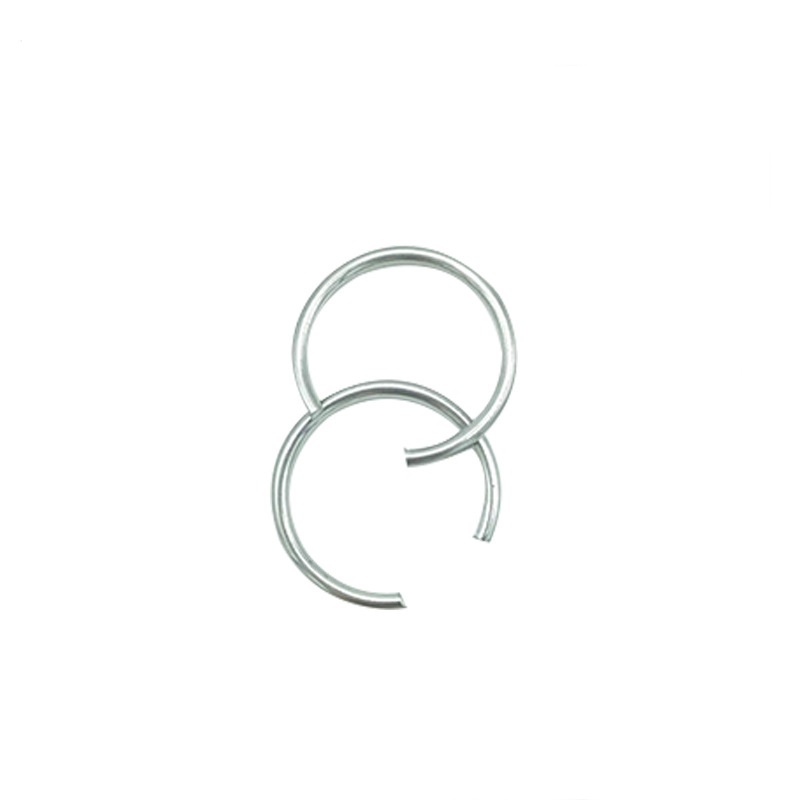

DIN 7993 Cincin Jepret Internal

Keteraturan Snap Ring Internal DIN 7993 disediakan untuk memfasilitasi referensi teknisi teknik. Poin kuncinya adalah memperpanjang masa pakai produk dan mengurangi biaya penggantian.

1. Inspeksi visual (dengan kaca pembesar)

Gunakan kaca pembesar dengan perbesaran 10x atau lebih tinggi untuk memeriksa permukaan Cincin Jepret Internal DIN 7993. Berikan perhatian khusus pada area dengan konsentrasi stres. Tampilan gespernya harus seragam dan tanpa cacat.

Retak: Kedalaman retak yang diizinkan ≤ 0,02 mm

Goresan: Goresan parah tergolong tidak memenuhi syarat.

Korosi: Jika muncul karat merah, berarti anti korosi telah gagal. Komponen tersebut harus segera diganti.

2. Inspeksi deformasi dan kerataan

Memutar: Tempatkan Cincin Pengunci Internal DIN 7993 pada permukaan datar dan periksa apakah ada lengkungan datar. Itu harus rata dan tidak ada deformasi yang terlihat.

Deformasi permanen: Gesper telah kehilangan bentuk aslinya.

Distorsi spiral: Disebabkan oleh penggunaan alat yang tidak tepat pada saat pemasangan, mengakibatkan benda tersangkut dan berputar pada porosnya sendiri.

3. Pemeriksaan Elastisitas dan Ketegangan

Redaman elastis/kehilangan tegangan: Cincin Jepret Internal DIN 7993 gagal memantul dengan kuat setelah kompresi, atau terlihat bergetar secara signifikan saat didorong perlahan dengan tangan setelah dipasang ke dalam alur.

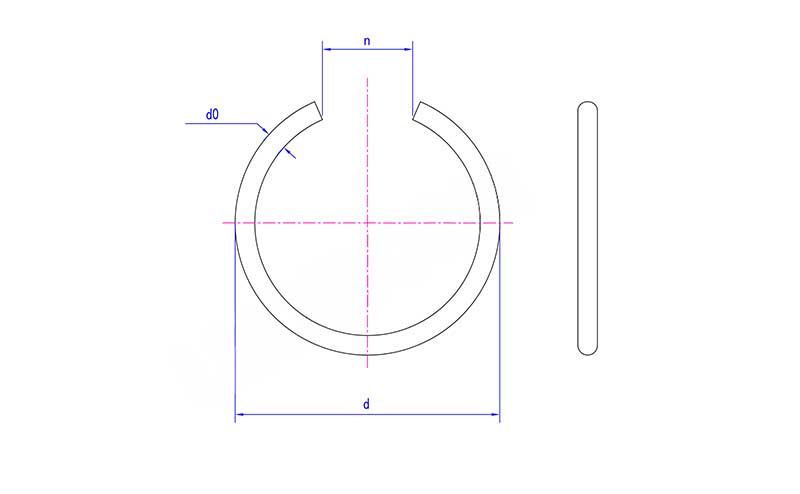

4. Inspeksi dimensi

Deviasi diameter luar: kisaran toleransi ±0,05 mm

Penyimpangan diameter dalam: Rentang spesifikasi yang berbeda sesuai dengan rentang kekerasan yang berbeda.

Pembukaan jarak bebas: Perpindahan aksial tidak boleh melebihi 0,15 mm.

5. Bekerja sama dengan pemeriksaan alur

Pada setiap perawatan, alur di dalam lubang juga harus diperiksa.

Keausan/perpanjangan alur: Gunakan jangka sorong untuk mengukur diameter alur dan pastikan apakah diameternya masih berada dalam kisaran toleransi standar.

Kerusakan tepi alur: Periksa dinding samping dan tepi alur. Jika ada gerinda, flensa, kerusakan akibat remuk atau talang, bagian terkait perlu diperbaiki atau diganti.

Kerusakan pada bagian bawah alur: Terdapat goresan, korosi atau penumpukan material pada bagian bawah alur.

Penyumbatan saluran oli: Ada serpihan atau benda asing yang menghalangi di dekat alur.

6.Periksa status komponen dalam koordinasi

Komponen yang diposisikan oleh klem juga akan mempengaruhi kondisi gaya Cincin Jepret Internal DIN 7993.

Keausan permukaan: Permukaan ujung komponen yang bersentuhan dengan cincin penjepit menunjukkan keausan yang tidak merata, keausan bertahap, atau lekukan.

Pencocokan ujung talang/sudut bundar: Jika talang atau sudut bundar terlalu besar, hal ini akan mengurangi area penahan gaya efektif sebenarnya dari jepitan.
