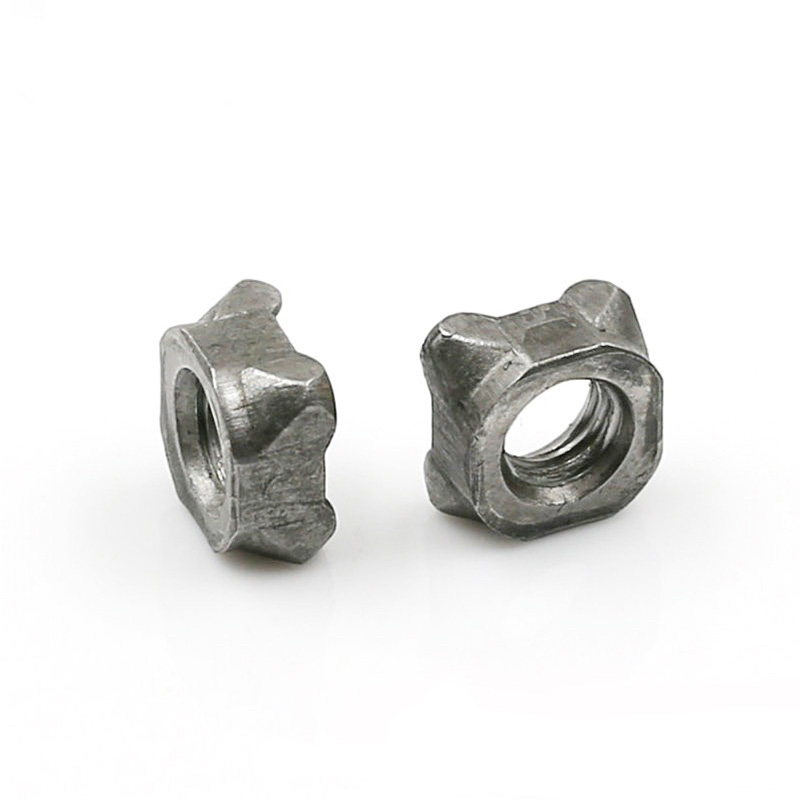

Mur Las Persegi M8

Apakah Anda mencari pengencang profesional, M8 Square Weld Nut terbaru dari Xiaoguo® mungkin merupakan pilihan ideal Anda. Sangat cocok untuk sisi belakang lembaran logam. Saat memasang pengencang eksternal, tidak perlu menyentuh sisi belakang. Ini sangat cocok untuk penutup tipe tertutup.

Model:Q 371-1999

mengirimkan permintaan

Deskripsi Produk

Dimensi standar dan kunci

Mur Las Persegi M8 diproduksi sesuai dengan standar DIN 928:2013-12. Standar ini menetapkan dimensi dan persyaratan teknis untuk mur las persegi dengan ulir kasar mulai dari M4 hingga M16 dan ulir halus mulai dari 8mm hingga 16mm. Nilai produknya adalah nilai A.

Parameter	Nilai (mm)	Toleransi
Spesifikasi benang	M8 × 1,25	-
Lebar tepi (s/sw)	14mm	±0,3
Lebar diagonal (e)	18mm	±0,6
Ketebalan total (m1 / jam)	6.5mm	±0,3
Diameter kepala (dk)	12.8mm	-
Ketinggian titik tonjolan	1.0mm	±0,1
Sudut titik cekung	45°	±5°

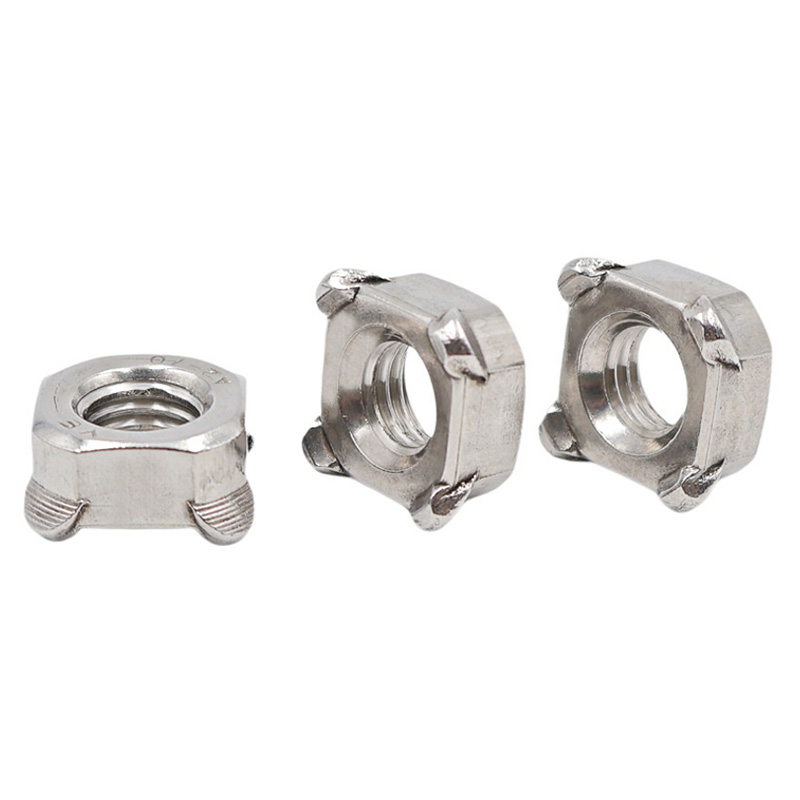

M8 Square Weld Nut

Tipe struktural

Mur Las Persegi M8 dibagi menjadi dua tipe berdasarkan apakah memiliki pin pemosisian atau tidak: tipe tanpa pin dan tipe dilengkapi pin.

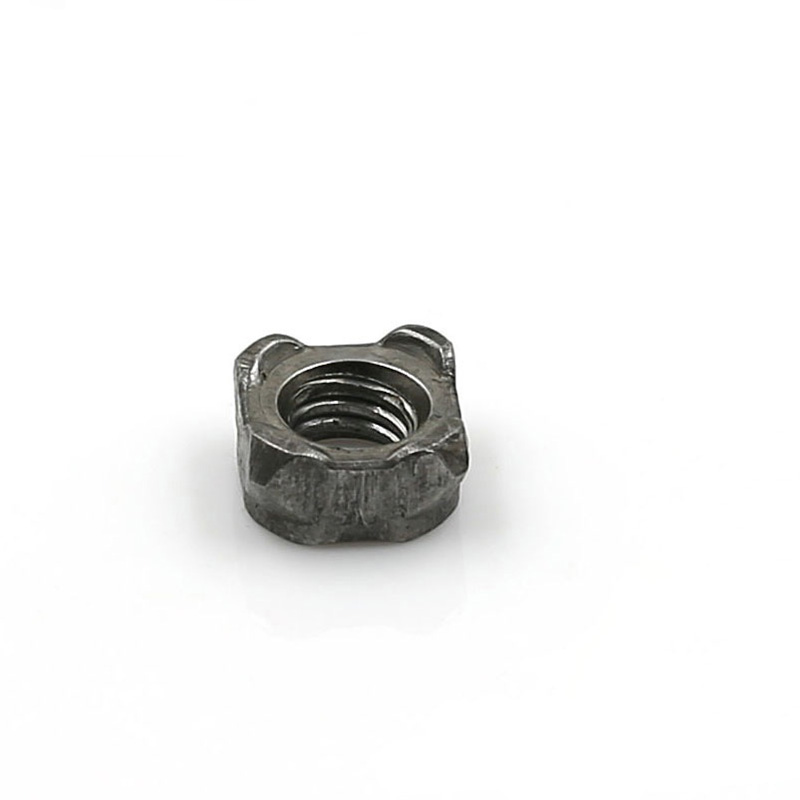

（1）Tidak Diuji Coba

Keterangan:

Bentuknya persegi, dengan lebar sisi berhadapan 14mm. Permukaan bawah memiliki empat tonjolan las hemisferis yang tersebar merata di keempat sudutnya, tanpa pin pemandu. Permukaan bawahnya datar, dengan spesifikasi M8 × 1,25 dan presisi 6H.

Prinsip kerja:

Selama pengelasan, pemosisian dicapai melalui pin lokasi pada elektroda bawah atau lubang persegi pada benda kerja. Keempat tonjolan tersebut meleleh secara bersamaan selama pengelasan resistansi, membentuk inti las yang seragam.

Skenario yang berlaku:

Jika sudah terdapat Mur Las Kotak M8 di lubang persegi benda kerja atau jika posisinya dapat diandalkan,

pengelasan manual atau teknik pengelasan semi-otomatis dapat diadopsi.

Ini cocok untuk aplikasi yang sensitif terhadap biaya dengan persyaratan akurasi posisi yang rendah.

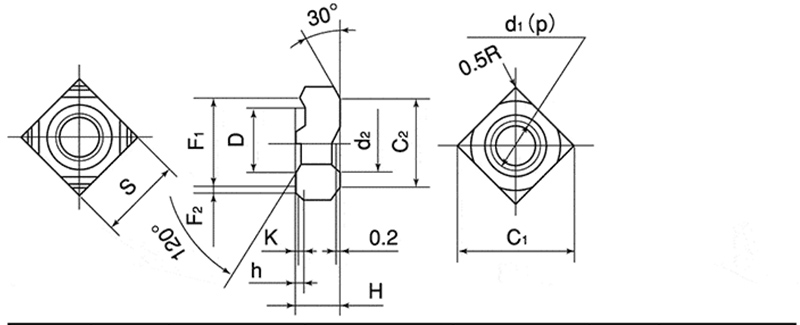

M8 Square Weld Nut

d	p	S		H		h		K	D
Diameter Nominal	Melempar	Dimensi Dasar	Toleransi	Dimensi Dasar	Toleransi	Dimensi Dasar	Toleransi	Dimensi Dasar (Perkiraan）	Dimensi Dasar	Toleransi
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Dipiloti

Keterangan:

Bentuknya persegi, dengan lebar sisi yang berhadapan biasanya tersisa 14mm. Terdapat empat tonjolan sudut pada permukaan bawah bersama dengan pin pemandu tengah. Diameter pin pemandu biasanya 9,6 mm atau 11,6 mm (tergantung kebutuhan pelanggan). Ketinggian pin pemandu adalah 1,5 mm, 2,0 mm, atau 2,5 mm, sesuai dengan ketebalan bahan dasar. Benangnya adalah M8 × 1,25, dengan presisi 6H.

Prinsip kerja:

Pin pemandu dimasukkan ke dalam lubang pemosisian benda kerja yang telah dibor sebelumnya untuk mencapai pemosisian yang tepat dan mencegah Mur Las Kotak M8 bergeser selama pengelasan. Pada saat yang sama, pin pemandu juga secara efektif menghalangi percikan las memasuki lubang berulir sampai batas tertentu.

Skenario yang berlaku:

Jalur pengelasan robot otomatis (dengan persyaratan posisi tinggi)

Bila benda kerja tidak memiliki lubang persegi dan posisinya hanya berupa lubang bundar

Aplikasi dimana terak pengelasan perlu dicegah agar tidak menghalangi benang
