6 Mur Las Hex Proyeksi dengan Flange

Pemasok dan produsen Cina Mur las hex proyeksi Xiaoguo® 6 dengan flensa diproduksi melalui proses cold heading yang tepat, memastikan titik pengelasan yang seragam dan kualitas pengelasan yang merata. Pabrik ini memiliki efisiensi produksi yang tinggi dan tingkat kualifikasi produk setinggi 99,8%, yang dapat memenuhi kebutuhan pembelian pelanggan dalam skala besar.

mengirimkan permintaan

Deskripsi Produk

Bagaimana cara menggunakan 6 mur las hex proyeksi dengan flensa?

Penggunaan yang benar dari 6 mur las hex proyeksi dengan flensa melibatkan tiga langkah: persiapan pra-pengelasan, operasi pengelasan, dan inspeksi pasca-las dan perakitan baut.

【1】 Persiapan pra-pengelasan

（1）Konfirmasi spesifikasi mur

Periksa apakah spesifikasi benang, tingkat kinerja, dan perawatan permukaan konsisten dengan desain. Penggunaan spesifikasi yang salah akan mengakibatkan baut tidak terpasang dengan benar atau kekuatan pengelasan tidak mencukupi.

（2）Periksa bahan dasarnya

Bahan dasarnya harus berupa logam yang dapat dilas (seperti baja karbon rendah, baja galvanis, baja tahan karat, dll.), dengan ketebalan dalam kisaran yang disarankan untuk mur (biasanya 0,8 hingga 3,0 mm)

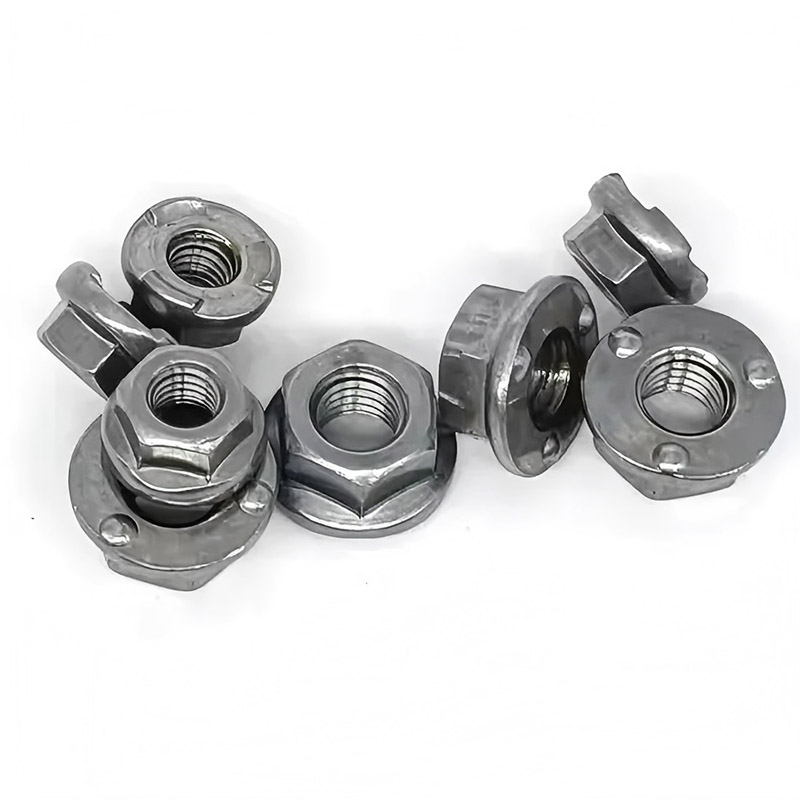

6 Projection Hex Weld Nut with Flange

【2】Operasi pengelasan

（1）Pengelasan manual (untuk potongan tunggal atau batch kecil)

Tempatkan mur las segi enam proyeksi 6 dengan flensa pada pin pemosisian elektroda bawah, dengan permukaan flensa menghadap ke bawah dan tonjolan bersentuhan dengan benda kerja.

Tutupi benda kerja (bahan dasar) di atas mur, sehingga tonjolan mur bersentuhan erat dengan benda kerja.

Nyalakan mesin las, turunkan elektroda atas, berikan tekanan dan hidupkan daya.

Pertahankan tekanan untuk waktu yang singkat (retensi tekanan), menyebabkan inti cair mengeras.

Angkat elektroda dan keluarkan benda kerja.

（2）Pengelasan Otomatis (Batch Besar)

Menggunakan meja getar untuk pengumpanan otomatis, mur dikirim ke ruang pemosisian elektroda bawah.

Robot atau ban berjalan memindahkan benda kerja ke stasiun pengelasan.

Proses pengelasan dikendalikan oleh PLC dan parameternya dipantau secara real time.

Pelepasan otomatis setelah pengelasan.

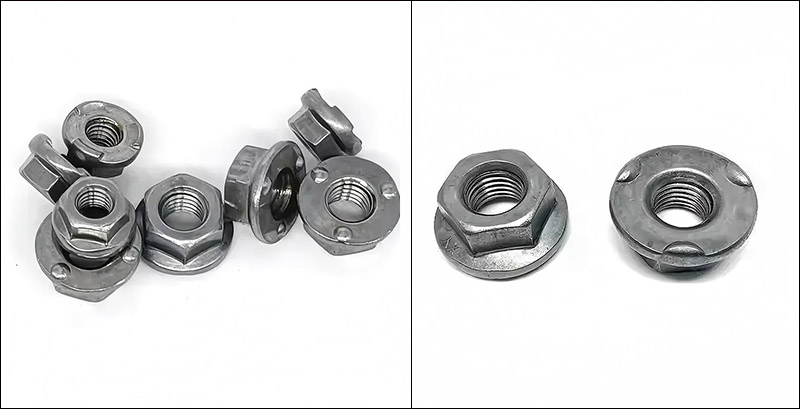

6 Projection Hex Weld Nut with Flange

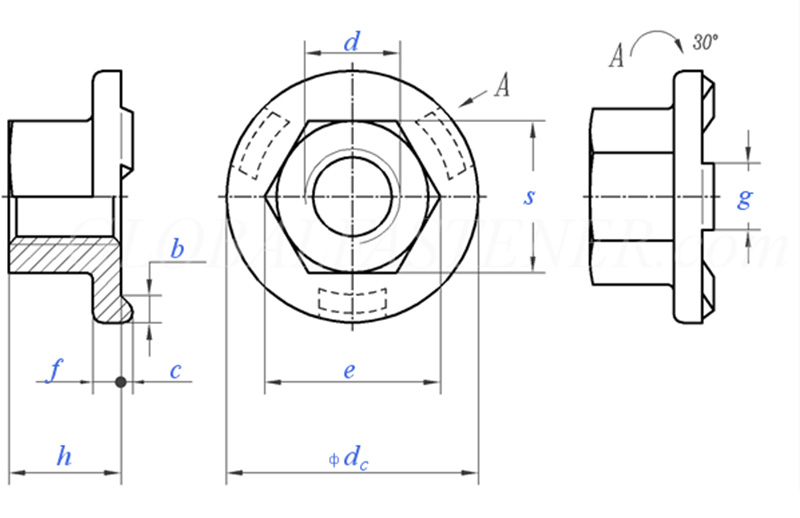

Ukuran Benang			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pitch Benang Kasar		0.8	1	1.25	1.5	1.75	2	2
P	Pitch Benang Halus		/	/	/	/	15	1.5	1.5
C	Ukuran Nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	menit		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	menit		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Ukuran Nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Ukuran Nominal	±0,1	4	5	6	7	8	8	8
m	menit		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	menit		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = ukuran nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	menit		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/

【3】 Inspeksi pasca pengelasan

（1）Penampilan: Dengan inspeksi visual, periksa apakah mur tidak miring, dan flensa terpasang erat ke benda kerja.

(2) Pengukur ulir: Gunakan pengukur ulir untuk menguji, pengukur ulir lewat dengan lancar, dan pengukur berhenti berhenti.

（3）Uji torsi: Berikan torsi pada mur yang dilas menggunakan kunci torsi. Mur tidak berputar dan titik las tidak sobek.

【4】 Rakitan pengikat

Setelah 6 mur las segi enam proyeksi dengan flensa dipasang, mur tersebut dapat digunakan untuk memasang baut.

（1）Penjajaran ulir: Pertama, gunakan tangan Anda untuk mengencangkan baut sebanyak 2 hingga 3 putaran. Setelah dipastikan mulus barulah menggunakan alat.

（2）Torsi pengencang: Gunakan kunci torsi dan kendalikan torsi sesuai spesifikasi.

（3）Pembongkaran: Dapat dengan mudah dibongkar menggunakan kunci pas biasa.
