Mur Las Flensa Segi Enam

Mur las flensa segi enam pabrikan Cina Xiaoguo® terbuat dari baja paduan berkualitas tinggi kelas 10.9, dengan pemrosesan yang presisi. Kekuatan tariknya melebihi 1000 MPa. Titik pengelasan stabil, kapasitas menahan beban tinggi, dan laporan pengujian dapat diperoleh.

mengirimkan permintaan

Deskripsi Produk

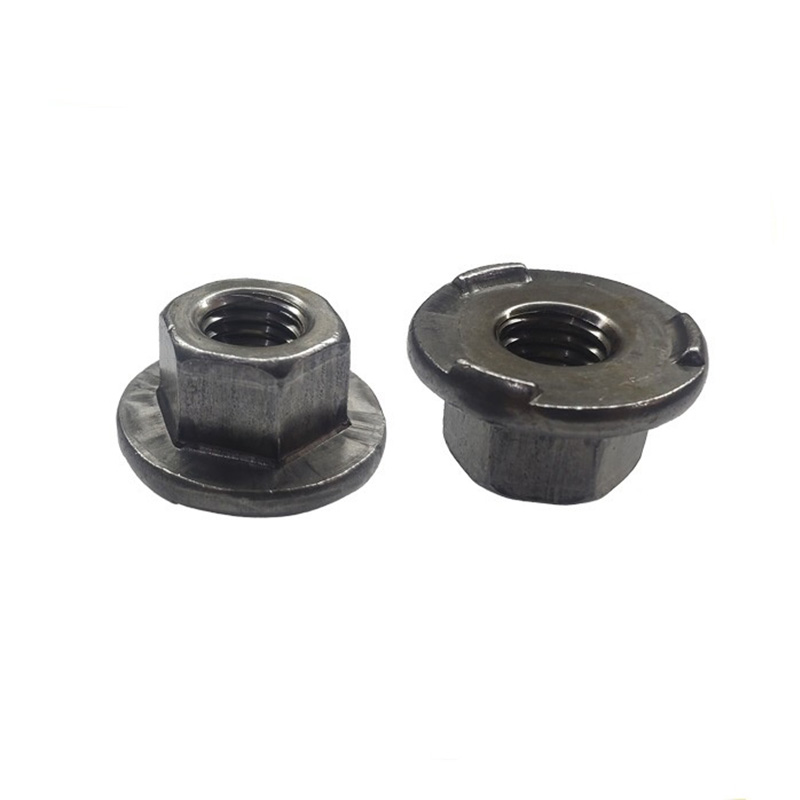

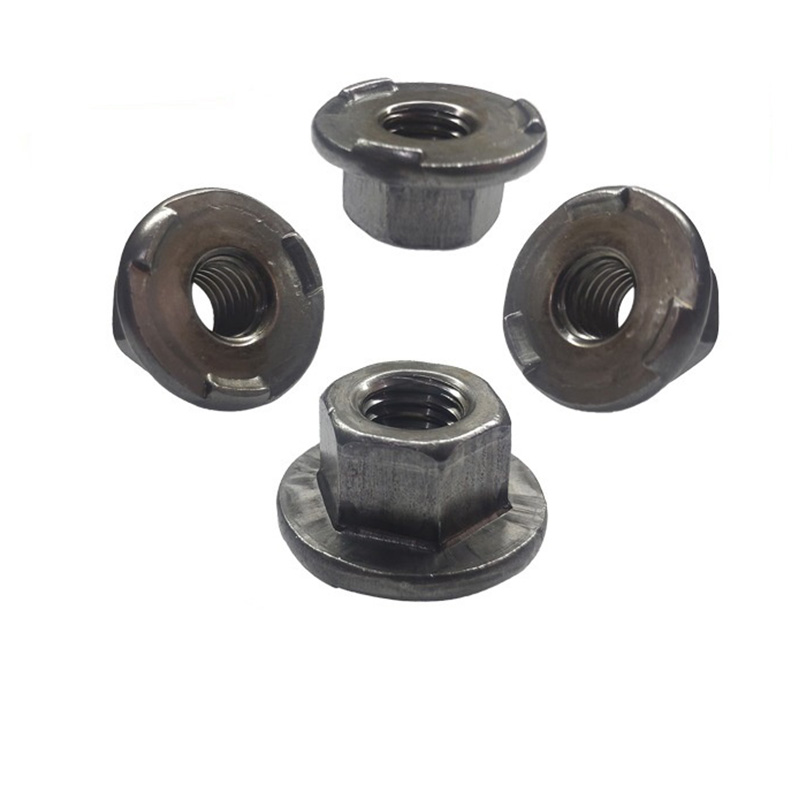

Mur las flensa segi enam merupakan pengikat khusus dengan flensa melingkar di bagian bawah dan bentuk heksagonal di bagian atas. Permukaan bawah flensa biasanya memiliki tiga tonjolan las (atau disebut bos). Mur ini dilas dengan kuat ke lembaran logam melalui pengelasan resistansi (las bos) setelah melelehkan tonjolan, sehingga mencapai sambungan ulir permanen.

Dibandingkan dengan mur las biasa, mur las flensa segi enam dilengkapi permukaan flensa, yang dapat menggantikan ring datar untuk mendistribusikan tekanan dan melindungi komponen lembaran tipis agar tidak hancur. Pada saat yang sama, desain kepala heksagonal memudahkan penggunaan kunci pas atau soket standar untuk perakitan baut. Produk ini banyak digunakan dalam skenario sambungan berulir pada struktur lembaran logam tipis seperti badan otomotif, cangkang peralatan rumah tangga, lemari listrik, dan peralatan mekanis.

Hexagon Flange Weld Nuts

Fitur struktural inti

Desain struktural mur las flensa Hexagon berpusat pada tiga tujuan utama: "pengelasan yang andal, pemosisian yang tepat, dan perakitan yang nyaman". Fitur struktural inti dapat diringkas sebagai berikut:

（1）Kepala Hex

Bentuk: Segi enam biasa. Dimensi sisi berlawanan mematuhi toleransi standar ISO/DIN.

Fungsi: Dapat dengan mudah dikencangkan menggunakan kunci pas ujung terbuka atau soket, tanpa memerlukan alat khusus.

Keuntungan: Kompatibel dengan mur heksagonal biasa, memfasilitasi perakitan dan pemeliharaan di tempat.

（2）Dasar Flensa

Bentuk: Permukaan flensa membesar

Fungsi: Meningkatkan area kontak dengan benda kerja, mendistribusikan tekanan, dan mencegah material lembaran tipis berubah bentuk.

Ganti ring datar dan kurangi jumlah komponen dan langkah perakitan.

Keuntungan: Meningkatkan keandalan koneksi dan mengurangi biaya keseluruhan.

（3）Proyeksi Las

Inilah fitur terpenting yang membedakan mur las flensa segi enam dengan mur flensa biasa.

Fitur	Keterangan
Kuantitas	Desain standar terdiri dari 3 buah, didistribusikan secara merata pada 120° di sepanjang permukaan bawah flensa.
Membentuk	Bagian atasnya berbentuk bulat atau kerucut, dengan bagian atas halus dan membulat tanpa tepi tajam.
Tinggi	0,5 - 0,8 mm (dapat disesuaikan dengan ketebalan bahan dasar)
Fungsi	① Selama pengelasan resistansi, tonjolan meleleh terlebih dahulu, membentuk inti cair yang stabil; ② Pemusatan otomatis tiga titik dicapai untuk mencegah pergeseran pengelasan; ③ Jika tidak sedang dalam proses pengelasan, benda kerja dapat ditahan sementara di tempatnya, sehingga memudahkan penempatan jalur produksi otomatis.
Keuntungan	Penetrasi pengelasan seragam, akurasi posisi tinggi, dan cocok untuk pengelasan otomatis robot.

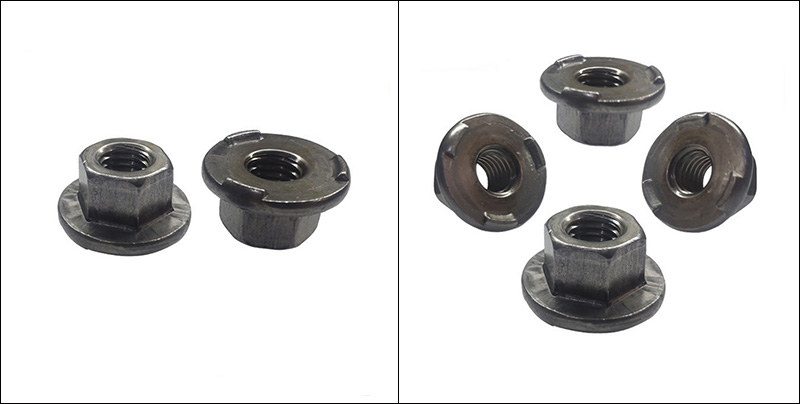

Hexagon Flange Weld Nuts

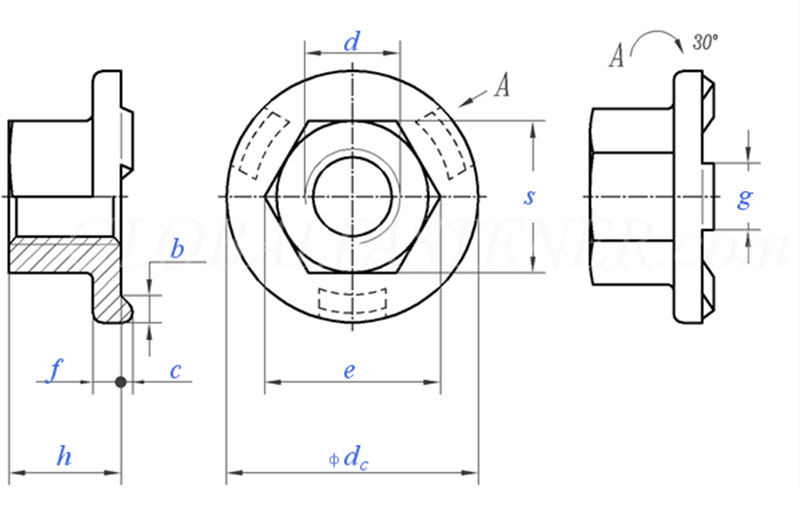

Ukuran Benang			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pitch Benang Kasar		0.8	1	1.25	1.5	1.75	2	2
P	Pitch Benang Halus		/	/	/	/	15	1.5	1.5
C	Ukuran Nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	menit		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	menit		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Ukuran Nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Ukuran Nominal	±0,1	4	5	6	7	8	8	8
m	menit		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	menit		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = ukuran nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	menit		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/
